픽소니어 임베디드 시스템 개발 라이브러리: XDL-E (XDL for Embedded Systems)

1. XDL-E (XDL for Embedded Systems)

XDL-E는 헬기, 항공기, 전차와 같은 실전 임무장비와 스마트폰, 태블릿 PC와 같은 소형 휴대기기 등 임베디드 시스템에서 지도, 위성/항공영상, 전장상황을 도시하고 비디오와 메타데이터 처리, 온-보드 영상처리를 지원하는 임베디드 소프트웨어 개발 도구입니다. 윈도 PC를 대상으로 하는 XDL 코드를 기반으로 임베디드 시스템에 적합하도록 다시 구현하였습니다.

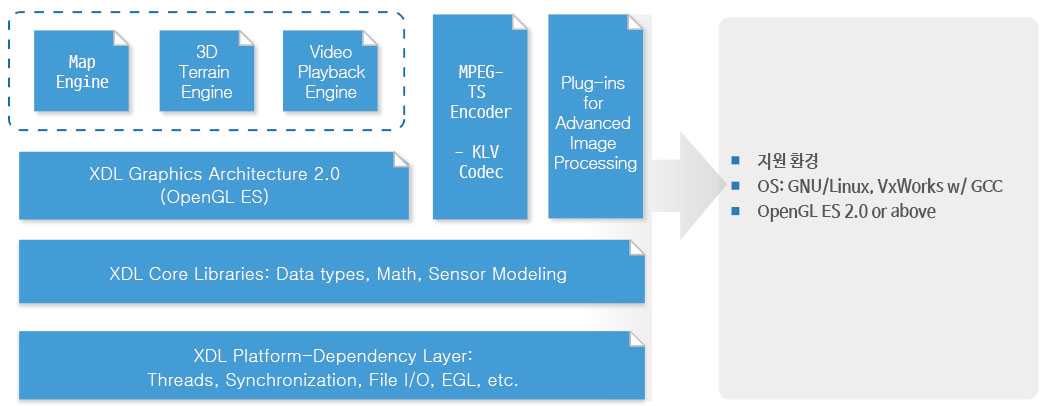

XDL-E Framework

2. XDL 기본 라이브러리 (Core Libraries)

  • 벡터, 행렬, 동기화 큐와 같은 다양한 자료구조와 선형대수, 최적화 연산을 위한 템플릿 라이브러리
  • 센서모델링을 위한 좌표축, 지구타원체 모형, 회전변환(쿼터니언), 좌표 변환 도구

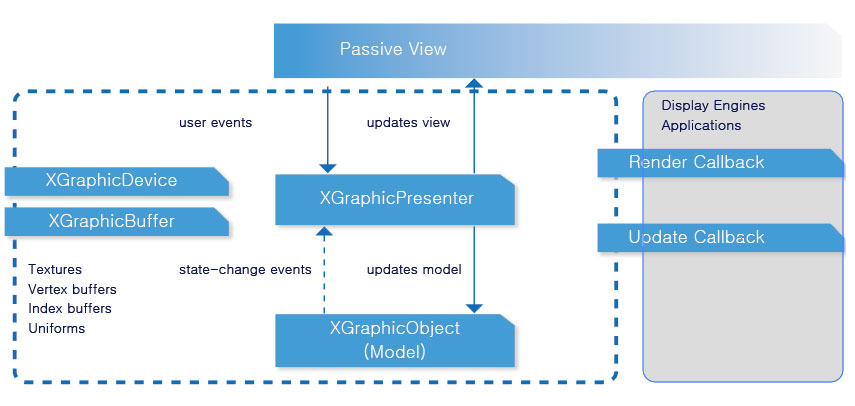

3. XDL 그래픽 아키텍처 Graphics Architecture 2.0

  • 각종 디스플레이 엔진의 기초가 되는 새로운 OpenGL ES 그래픽 아키텍처
  • 그래픽 메모리/리소스 관리
  • Model-View-Presenter (MVP) 패턴 반영

4. Display Engines

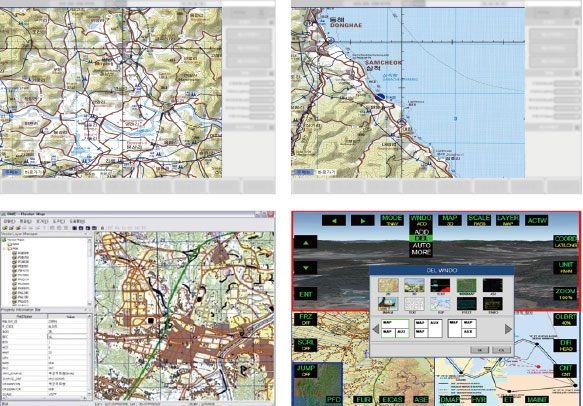

Map Engine

  • 각종 디스좌표계가 부여된 지도, 위성/항공영상 등 래스터 형식의 대용량 지도 전시
  • 임베디드 시스템 성능을 고려하고 실전 임무장비에 적용한 검증된 자체 형식 사용 (LOD 적용, DXT 압축) 각종 기호, 도형 중첩 도시로 전장 상황 정보 표시

K2OCC, IDMC, DME/DML

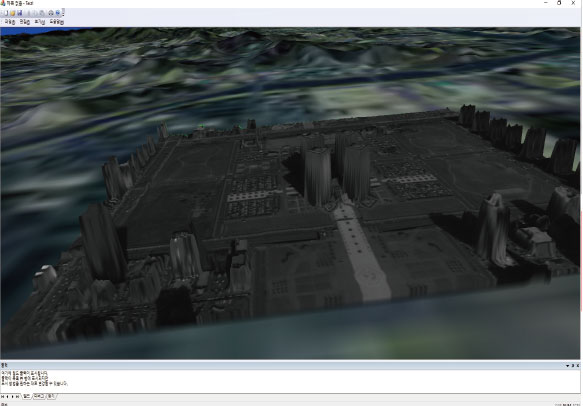

3D Terrain Engine

  • XDL Planet을 대체하는 임베디드 3차원 지구 그래픽 엔진
  • 지형 텍스처 중첩 및 부분 고도자료 선택 도시

3D Terrain Engine

Video Engine

  • MPEG-TS 동영상 재생 및 MISB 표준 메타데이터 처리
  • 각종 기호, 도형 중첩 도시로 상황 정보 표시
  • 동영상 센서모델 생성 및 촬영영역 지도 연동 표시 지원

5. MPEG-TS Encoder (동영상 센서모델 다중화)

  • 카메라, 위치/자세 센서로부터 센서모델 메타데이터가 포함된 MPEG-TS 동영상 생성 및 전송
  • 임베디드 시스템 성능을 고려한 가변 FPS로 실시간성 확보
  • FFmpeg과 하드웨어 미디어 코덱을 이용한 가속 인코딩 지원

라즈베리 파이3에 구현한 MPEG-TS 카메라 장착 드론

촬영, 모니터링 S/W 화면
