WPF - XDL Tutorial

XDL MapView 활용 다섯번째

(piXoneer XDL Tutorial)











NXMapView를 활용하여 세계지도와 같은 영상을 배경맵으로 도시하고

그 위에 Tif 영상을 Overlay하는 기능을 구현합니다.





2019. 04.





목차

XDL MapView 활용 다섯번째... 1

1    사용하기... 1

1.1    NXMapView 이용한 예제 프로그램 만들기... 1

1.2    Driver복사하기... 1

1.3    Config파일 설정하기... 1

1.4    메뉴에 배경맵 Show/Hide기능 넣기... 1









1     사용하기

본 튜터리얼을 공부하기 전에 먼저 XDL MapView 활용 네번째를 먼저 선행하시기 바랍니다.



1.1    NXMapView를 이용한 예제 프로그램 만들기

1.1.1     Visual Studio 2015을 실행한다.

1.1.2     메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.3     [새 프로젝트] 대화상자에서 왼쪽의 템플릿 창에서 “Visual C#”을 선택하고, 대화상자 중간의 목록에서 “WPF 응용 프로그램을 선택한다.

사용자가 원하는 경로를 선택한 다음 프로젝트 이름을 “XDL_MapView5” 으로 입력하고 [새 프로젝트] 대화상자의 확인버튼을 클릭한다. 이 문서에서는 대화상자 오른쪽 아래에 있는 “솔루션용 디렉터리 만들기”는 선택하지 않겠다. “확인” 버튼을 누르면 프로젝트가 기본적으로 생성되고, 화면에 Window을 디자인할 수 있는 화면이 뜬다. 만약 아래와 같은 Window 창이 생성되지 않으면, [솔루션 탐색기] 창에서 MainWindow.xaml”를 마우스 더블클릭을 하여 창을 연다.

1.1.4     솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.5     찾아보기 탭으로 이동한 후 C:\Pixoneer\XDL1.2\bin\” 경로로 이동한다. Ctrl키를  누른 채 연속으로 “NXDL.dll, NXDLcc.dll, NXDLgr.dll, NXDLio.dll, NXDLrs”, “NXMap.dll”을 선택한 후 “확인”버튼을 선택한다.



1.2    Driver복사하기

Driver는 현재 데모 버전에서는 설치된 경로로부터 실행 경로 하부로 직접 복사하여 넣어야 한다. 차기 버전은 복사를 하지 않아도 실행될 수 있도록 구성된다.

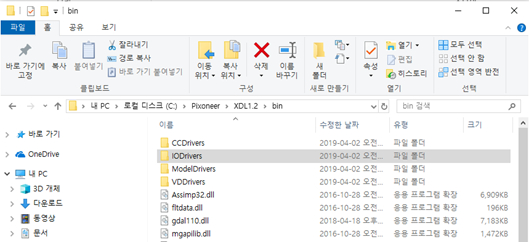

1.2.1     XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

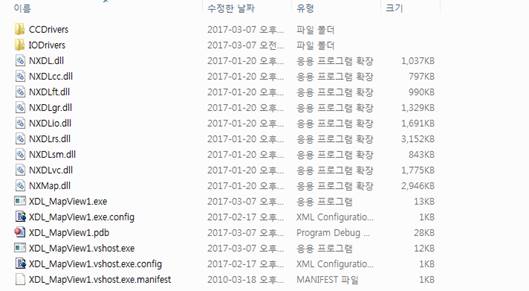

1.2.2     IODriversCCDrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_MapView4\bin\Debug”폴더 하부에 복사하여 넣는다.

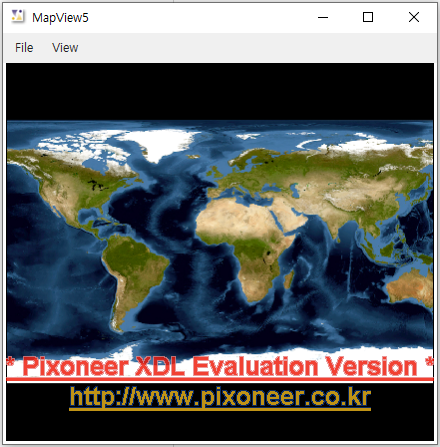

1.2.3     F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.



1.3    Config파일 설정하기

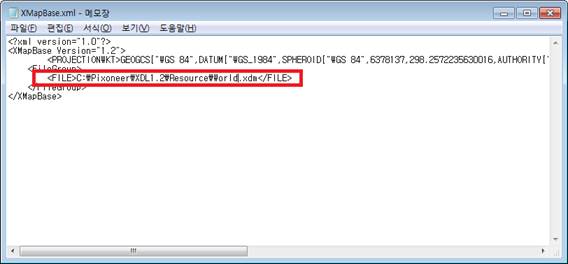

1.3.1     윈도우 탐색기를 실행하여 “C:\Pixoneer\XDL1.2\Config\XMapBase.xml”파일을 노트패드로 연다.

1.3.2     <FILE>경로를 아래와 같이 “C:\Pixoneer\XDL1.2\Resource\World.xdm”으로 변경한다.

1.4    메뉴에 배경맵 Show/Hide기능 넣기

1.4.1     XAML창에서 아래의 표를 참고하여 [View]-[Show Background][View]-[Hide Background] 메뉴를 생성한다.





Control Type

Header

Name

MenuItem

_View



MenuItem

_Show Background

showBackgroundViewMenuItem

MenuItem

_Hide Background

hideBackgroundViewMenuItem

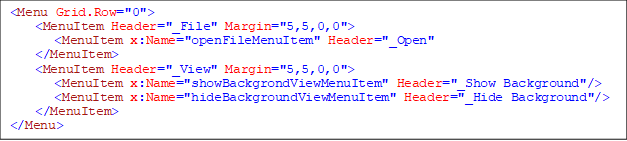

아래와 같은 XAML 코드가 생성됨을 확인할 수 있다.

<Menu Grid.Row="0">
    <MenuItem Header="_File" Margin="5,5,0,0">
       <MenuItem x:Name="openFileMenuItem" Header="_Open"
    </MenuItem>
    <MenuItem Header="_View" Margin="5,5,0,0">
<MenuItem x:Name="showBackgrondViewMenuItem" Header="_Show Background"/>
<MenuItem x:Name="hideBackgroundViewMenuItem" Header="_Hide Background"/>
</MenuItem>
</Menu>



1.4.2     [View]-[Show Background][View]-[Hide Background]를 더블클릭하여 자동함수를 생성한다.



private void showBackgrondViewMenuItem_Click(object sender, RoutedEventArgs e)
{
nxMapView1.BackgroundMapVisible = true;
}



private void hideBackgroundViewMenuItem_Click(object sender, RoutedEventArgs e)
{
nxMapView1.BackgroundMapVisible = false;
}

1.4.3     [F5]키를 눌러 프로그램을 실행시킨다.





1.4.4     홈페이지에서 샘플영상을 다운 받는다. [File]-[Open]을 통해 Korea_sub.tif파일을 연다.

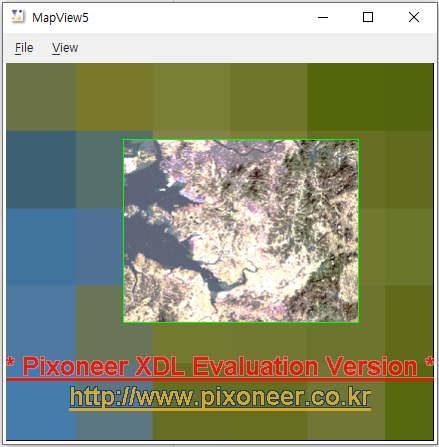

1.4.5     [View]-[Show Background], [View]-[Hide Background]를 눌러 배경 맵이 Show/Hide됨을 확인한다.
