WPF - XDL Tutorial

XDL MilmapView 활용 첫번째

(piXoneer XDL Tutorial)













 NXMilmapView를 이용하여 군 지도 도시 엔진의 기능 사용법을 익히고

간단한 도시기능을 추가해보도록 합니다.





2019. 04.





목차

XDL MilmapView 활용 첫번째... 1

1    사용하기... 3

1.1    XDL 엔진... 3

1.2    데이터... 3

2    Config 파일 설정하기... 3

2.1    Config 파일 설정하기... 3

3    NXMILMAPVIEW 이용한 예제 프로그램 만들기... 5

3.1    기본 프로그램 작성... 5

3.2    프로그램 디자인... 8

3.3    기능 이벤트 추가... 12









1     사용하기



1.1    XDL 엔진

설치 프로그램으로 배포되는 XDL 엔진은 Visual Studio 2010 x86 Release 버전으로, Visual Studio 2010 이상의 버전에서 사용가능하다.

아래의 설명은 Visual Studio 2015을 기준으로 하겠다.

1.2    데이터

CADRG 데이터는 보안 및 용량 문제로 인해 예제와 함께 배포가 불가능하다. 이에 Milmap과 관련한 예제의 설명은 엔진과 같이 배포된 World.pbi를 중심으로 하고, 추가적인 설명이 필요한 경우 덧붙이는 것으로 하겠다.



2     Config 파일 설정하기

2.1    Config 파일 설정하기

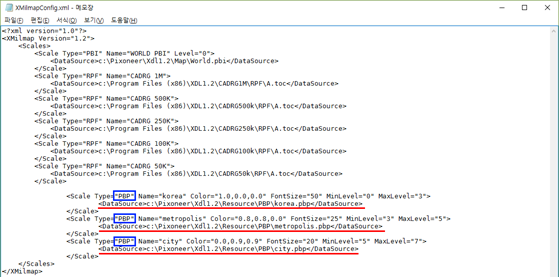

2.1.1     윈도우 탐색기를 실행하여 “c:\Pixoneer\Xdl1.2\Config\XMilmapConfig.xml” 파일을 메모장으로 연다.

2.1.2     <XMilmap> - <Scales> 태그 중 <Scale Type=”PBI”><DataSource> 경로를 수정한다.

예를 들어, XDL 1.2를 설치한 폴더가 “C:\Pixoneer\XDL1.2”라면 <DataSource>의 값을 “c:\Pixoneer\Xdl1.2\Map\World.pbi”로 수정한다.



2.1.3     <Scales> 태그 중 <Scale Type=”PBP”> <DataSource> 경로를 수정한다.

예를 들어, XDL 1.2를 설치한 폴더가 “C:\Pixoneer\XDL1.2”라면 각각의 경로는 “c:\Pixoneer\Xdl1.2\Resource\PBP\korea.pbp”, “c:\Pixoneer\Xdl1.2\Resource\PBP\metropolis.pbp”, “c:\Pixoneer\Xdl1.2\Resource\PBP\city.pbp”가 된다.





CADRG 데이터가 있는 경우 XDL config를 편집 또는 XDL Config 파일을 좀 더 자세히 알고자 한다면, ㈜픽소니어(http://www.pixoneer.co.kr)XDL 다운로드 페이지에서 “XDL 1.2 환경설정 툴을 다운로드 받아 설치한 뒤 툴의 매뉴얼을 참고하기 바란다.



3     NXMILMAPVIEW를 이용한 예제 프로그램 만들기

l  본 예제 프로그램은 NXMilmapView의 기본 사용법을 익히고 간단한 도시기능을 추가해 보도록 한다.

3.1    기본 프로그램 작성

3.1.1     Visual Studio 2015을 실행한다.

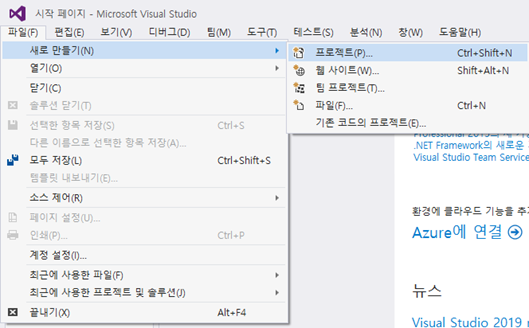

3.1.2     메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

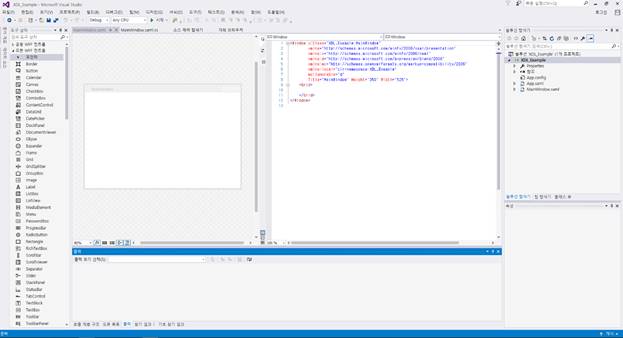

3.1.3     [새 프로젝트] 대화상자에서 왼쪽의 템플릿 창에서 “Visual C#”을 선택하고, 대화상자 중간의 목록에서 “WPF 응용 프로그램을 선택한다.

사용자가 원하는 경로를 선택한 다음 프로젝트 이름을 “XDL_MilmapView1” 으로 입력하고 [새 프로젝트] 대화상자의 확인버튼을 클릭한다. 이 문서에서는 대화상자 오른쪽 아래에 있는 “솔루션용 디렉터리 만들기”는 선택하지 않겠다. “확인” 버튼을 누르면 프로젝트가 기본적으로 생성되고, 화면에 Window을 디자인할 수 있는 화면이 뜬다. 만약 아래와 같은 Window 창이 생성되지 않으면, [솔루션 탐색기] 창에서 MainWindow.xaml”를 마우스 더블클릭을 하여 창을 연다.

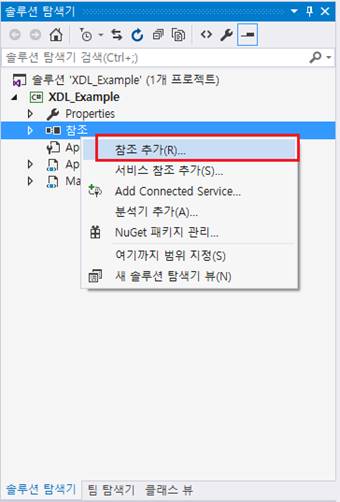

3.1.4     솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.



[



3.1.5     [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 연속으로 “NXDL.dll, “NXDLgr.dll”, “NXMilmap.dll”을 선택한 후 “확인”버튼을 선택한다

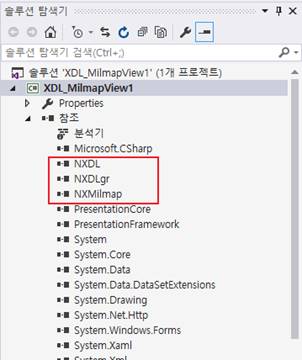

3.1.6  솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL, NXDLgr, NXMilmap이 추가되었음을 확인한다.

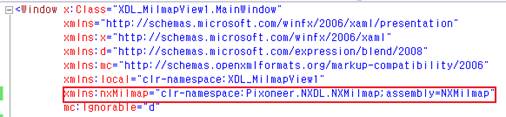

3.1.7  NXMilmap컨트롤을 활용하기 위해 MainWindow.xaml 창에서 namespace를 다음과 같이 추가한다.

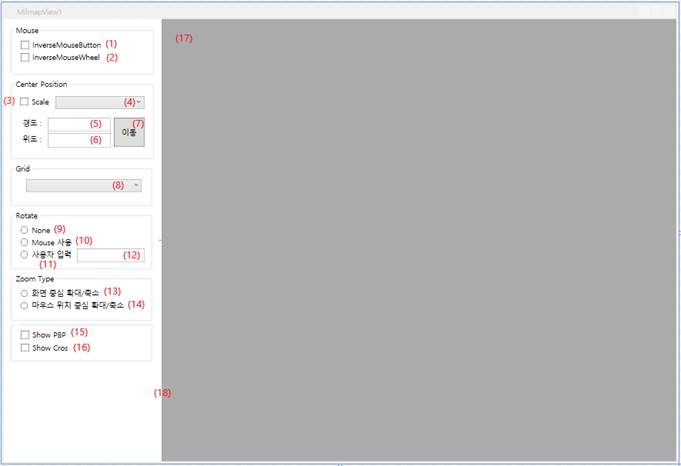

3.2    프로그램 디자인





Number

Name

Control type

Content

Items

(1)

checkBoxInverseMouseButton

CheckBox

InverseMouseButton



(2)

checkBoxInverseMouseWheel

CheckBox

InverseMouseWheel



(3)

checkBoxScale

CheckBox

Scale



(4)

comboBoxScale

ComboBox





(5)

textBoxCenterLon

TextBox





(6)

textBoxCenterLat

TextBox





(7)

buttonCenterMove

Button

이동



(8)

comboBoxGrid

ComboBox



None

Degrees

GARS

(9)

radioButtonRotateNone

RadioButton

None



(10)

radioButtonRotateMouse

RadioButton

Mouse 사용



(11)

radioButtonRotateUserInput

RadioButton

사용자 입력



(12)

textBoxRotateUserInput

TextBox





(13)

radioButtonZoomViewCenter

RadioButton

화면 중심 확대/축소



(14)

radioButtonZoomMousePosition

RadioButton

마우스 위치 중심 확대/축소



(15)

checkBoxShowPBP

CheckBox

Show PBP



(16)

checkBoxCross

CheckBox

Show Cross



(17)

nxMilmapView1

NXMilmapView





(18)

GridSplitter1

GridSplitter

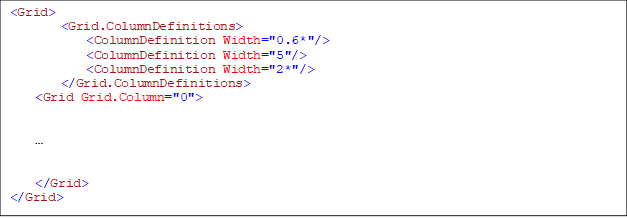

3.2.1     MainWindow.xaml 창에서 기본으로 생성된 Grid 레이아웃에 Grid.ColumnDefinition을 이용하여 세 개의 Column을 생성한다. 첫 번째 Column에는 위의 표를 이용하여 디자인한다. 두 번째 ColumnGridSpiltter을 배치하고 세 번째 ColumnNXMilmapView 컨트롤을 배치한다.

먼저 Grid를 세 개의 Column으로 나눈다. 그 다음으로 첫 번째 Column에 위의 표를 참고하여 도구상자를 이용하여 컨트롤을 배치한다. 자세한 코드는 샘플코드를 참고한다.

<Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="0.6*"/>
            <ColumnDefinition Width="5"/>
            <ColumnDefinition Width="2*"/>
        </Grid.ColumnDefinitions>
<Grid Grid.Column="0">


…


</Grid>
</Grid>

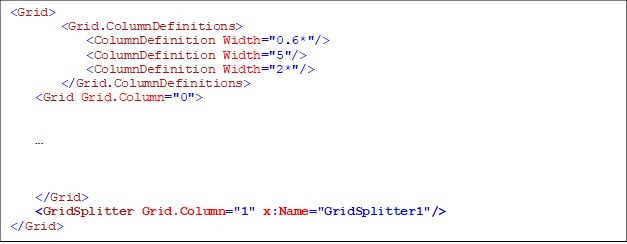

3.2.2      두 번째 Column에 도구상자에서 GridSplitter을 끌어다 배치하여 좌우를 구분한다. 아래와 같은 XAML 코드가 생성됨을 알 수 있다..

<Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="0.6*"/>
            <ColumnDefinition Width="5"/>
            <ColumnDefinition Width="2*"/>
        </Grid.ColumnDefinitions>
<Grid Grid.Column="0">


…



</Grid>
<GridSplitter Grid.Column="1" x:Name="GridSplitter1"/>
</Grid>

3.2.3     Grid 레이아웃 내부에서 세 번째 CellGrid를 배치하고 도구상자에서 WindowFormHost 컨트롤을 끌어다 배치한다. 이 컨트롤은 Window formsHosting 해주는 개체이며 Window Forms Control을 사용할 때 이용된다. (WindowFormIntegrationSystem.Window.Forms 을 어셈블리에 대한 참조 추가를 한다.)

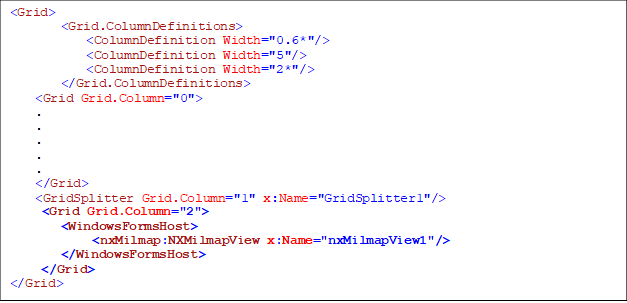

3.2.4     앞서 추가한 namespace nxMilmap를 이용하여 NXMilmapView컨트롤을 불러온다. NXMilmapView의 이름은 nxMilmapView1으로 한다.

NXMilmapView Equal-arc 좌표 시스템에서 CADRG(Compressed ARC digitized Raster Grshpics), CIB(Controlled Image Base) 같은 지역 지도 데이터를 정의하는 클래스와 제어함수를 포함한다.



<Grid>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="0.6*"/>
            <ColumnDefinition Width="5"/>
            <ColumnDefinition Width="2*"/>
        </Grid.ColumnDefinitions>
<Grid Grid.Column="0">
.
.
.
.
.
</Grid>
<GridSplitter Grid.Column="1" x:Name="GridSplitter1"/>
<Grid Grid.Column="2">
        <WindowsFormsHost>
             <nxMilmap:NXMilmapView x:Name="nxMilmapView1"/>
        </WindowsFormsHost>
 </Grid>
</Grid>

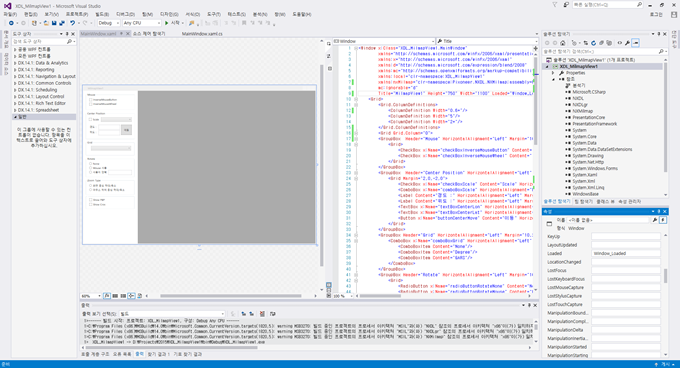

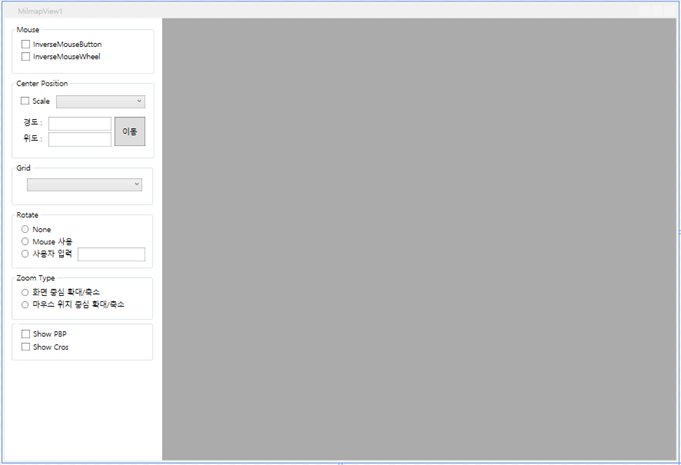

모든 단계가 끝나면 다음과 같은 디자인을 얻을 수 있다.



3.3    기능 및 이벤트 추가

3.3.1     Window를 선택하고 [속성] - [이벤트 ] 메뉴를 선택한 뒤 “Loaded” 이벤트를 더블 클릭한다.

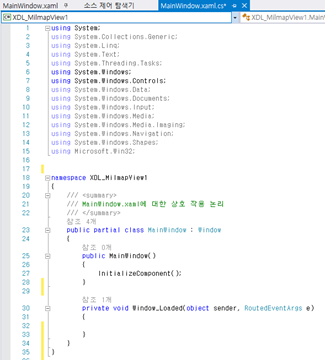

“Loaded” 이벤트를 더블 클릭하면, “Window_Loaded” 함수가 자동적으로 추가되고 아래와 같이 추가적인 기능을 구현할 수 있도록 MainWindow.xaml.cs의 코드로 이동하는 것을 확인할 수 있다.

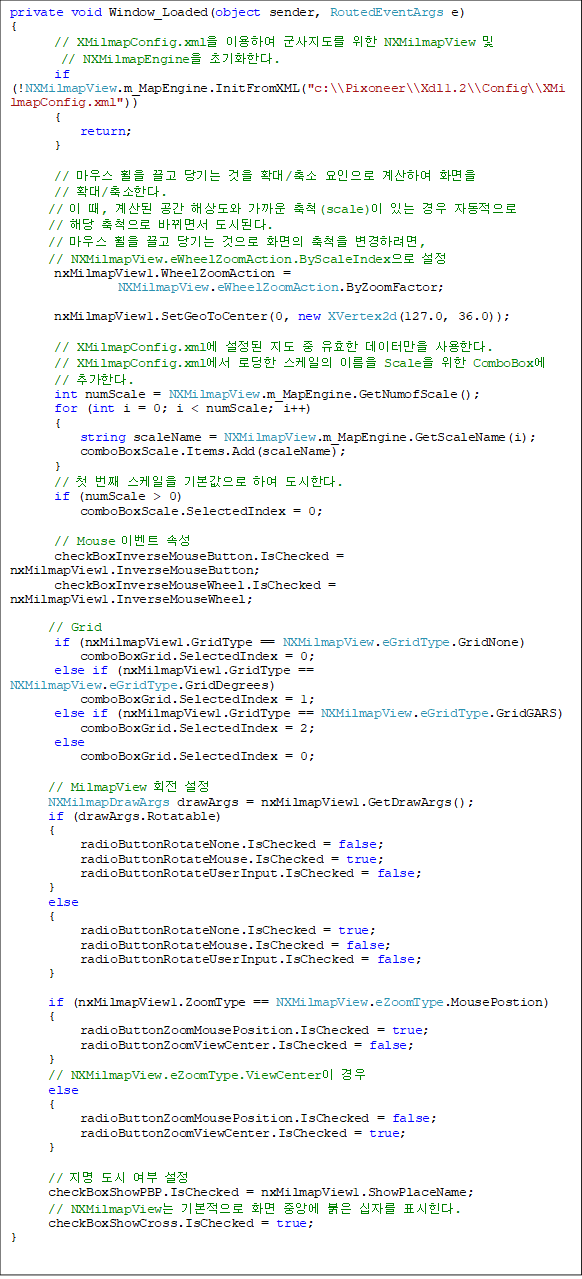

Window_Loaded 함수와 함께 아래와 같이 코드를 추가한다.



private void Window_Loaded(object sender, RoutedEventArgs e)
{
       // XMilmapConfig.xml을 이용하여 군사지도를 위한 NXMilmapView 및
// NXMilmapEngine을 초기화한다.
       if (!NXMilmapView.m_MapEngine.InitFromXML("c:\\Pixoneer\\Xdl1.2\\Config\\XMilmapConfig.xml"))
       {
           return;
       }

       // 마우스 휠을 끌고 당기는 것을 확대/축소 요인으로 계산하여 화면을
// 확대/축소한다.
      // 이 때, 계산된 공간 해상도와 가까운 축척(scale)이 있는 경우 자동적으로
// 해당 축척으로 바뀌면서 도시된다.
      // 마우스 휠을 끌고 당기는 것으로 화면의 축척을 변경하려면,
// NXMilmapView.eWheelZoomAction.ByScaleIndex으로 설정
       nxMilmapView1.WheelZoomAction =
NXMilmapView.eWheelZoomAction.ByZoomFactor;

       nxMilmapView1.SetGeoToCenter(0, new XVertex2d(127.0, 36.0));

       // XMilmapConfig.xml에 설정된 지도 중 유효한 데이터만을 사용한다.
       // XMilmapConfig.xml에서 로딩한 스케일의 이름을 Scale을 위한 ComboBox에
// 추가한다.
       int numScale = NXMilmapView.m_MapEngine.GetNumofScale();
       for (int i = 0; i < numScale; i++)
       {
           string scaleName = NXMilmapView.m_MapEngine.GetScaleName(i);
           comboBoxScale.Items.Add(scaleName);
       }
       // 첫 번째 스케일을 기본값으로 하여 도시한다.
       if (numScale > 0)
           comboBoxScale.SelectedIndex = 0;

       // Mouse 이벤트 속성
       checkBoxInverseMouseButton.IsChecked = nxMilmapView1.InverseMouseButton;
       checkBoxInverseMouseWheel.IsChecked = nxMilmapView1.InverseMouseWheel;

      // Grid
       if (nxMilmapView1.GridType == NXMilmapView.eGridType.GridNone)
           comboBoxGrid.SelectedIndex = 0;
       else if (nxMilmapView1.GridType == NXMilmapView.eGridType.GridDegrees)
           comboBoxGrid.SelectedIndex = 1;
       else if (nxMilmapView1.GridType == NXMilmapView.eGridType.GridGARS)
           comboBoxGrid.SelectedIndex = 2;
       else
           comboBoxGrid.SelectedIndex = 0;

      // MilmapView 회전 설정
      NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();
      if (drawArgs.Rotatable)
      {
           radioButtonRotateNone.IsChecked = false;
           radioButtonRotateMouse.IsChecked = true;
           radioButtonRotateUserInput.IsChecked = false;
      }
      else
      {
           radioButtonRotateNone.IsChecked = true;
           radioButtonRotateMouse.IsChecked = false;
           radioButtonRotateUserInput.IsChecked = false;
      }

      if (nxMilmapView1.ZoomType == NXMilmapView.eZoomType.MousePostion)
      {
           radioButtonZoomMousePosition.IsChecked = true;
           radioButtonZoomViewCenter.IsChecked = false;
      }
      // NXMilmapView.eZoomType.ViewCenter이 경우
      else
      {
           radioButtonZoomMousePosition.IsChecked = false;
           radioButtonZoomViewCenter.IsChecked = true;
      }

      // 지명 도시 여부 설정
      checkBoxShowPBP.IsChecked = nxMilmapView1.ShowPlaceName;
      // NXMilmapView는 기본적으로 화면 중앙에 붉은 십자를 표시힌다.
      checkBoxShowCross.IsChecked = true;
}



3.3.2     Window를 선택하고 [속성] - [이벤트 ] 메뉴를 선택한 뒤 “Closed” 이벤트를 더블 클릭한다.

아래와 같이 NXMilmapView관련 기능 해제를 위해서 코드를 추가한다.

private void Window_Closed(object sender, EventArgs e)
{
        Xfn.Close();
}



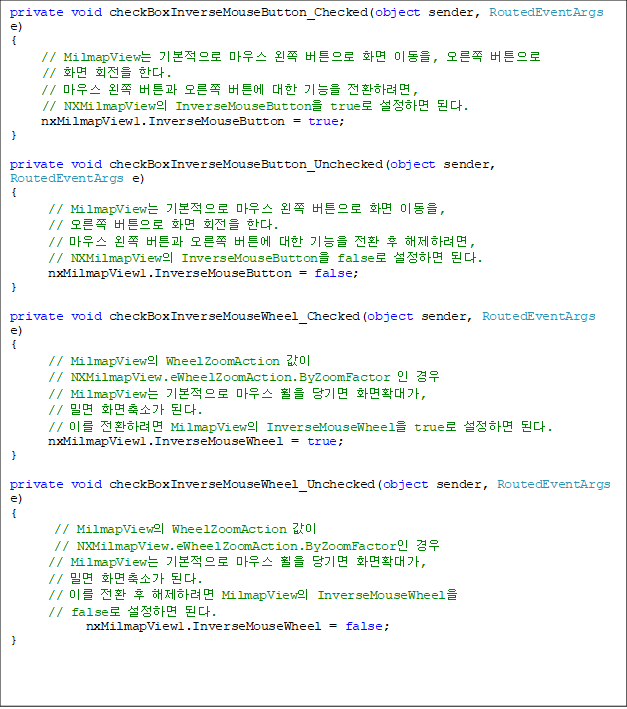

3.3.3     Mouse 이벤트 관련한 (1)~(2) 컨트롤을 Window창에서 선택한 후 더블 클릭한다.

컨트롤에서 마우스로 더블 클릭하면 대표적인 이벤트에 대해 자동적으로 함수가 추가된다.

아래와 같은 코드를 추가한다.

private void checkBoxInverseMouseButton_Checked(object sender, RoutedEventArgs e)
{
     // MilmapView는 기본적으로 마우스 왼쪽 버튼으로 화면 이동을, 오른쪽 버튼으로
// 화면 회전을 한다.
     // 마우스 왼쪽 버튼과 오른쪽 버튼에 대한 기능을 전환하려면,
// NXMilmapView의 InverseMouseButton을 true로 설정하면 된다.
     nxMilmapView1.InverseMouseButton = true;
}

private void checkBoxInverseMouseButton_Unchecked(object sender, RoutedEventArgs e)
{
      // MilmapView는 기본적으로 마우스 왼쪽 버튼으로 화면 이동을,
// 오른쪽 버튼으로 화면 회전을 한다.
      // 마우스 왼쪽 버튼과 오른쪽 버튼에 대한 기능을 전환 후 해제하려면,
// NXMilmapView의 InverseMouseButton을 false로 설정하면 된다.
      nxMilmapView1.InverseMouseButton = false;
}

private void checkBoxInverseMouseWheel_Checked(object sender, RoutedEventArgs e)
{
// MilmapView의 WheelZoomAction 값이
// NXMilmapView.eWheelZoomAction.ByZoomFactor 인 경우
      // MilmapView는 기본적으로 마우스 휠을 당기면 화면확대가,
// 밀면 화면축소가 된다.
      // 이를 전환하려면 MilmapView의 InverseMouseWheel을 true로 설정하면 된다.
      nxMilmapView1.InverseMouseWheel = true;
}

private void checkBoxInverseMouseWheel_Unchecked(object sender, RoutedEventArgs e)
{
       // MilmapView의 WheelZoomAction 값이
// NXMilmapView.eWheelZoomAction.ByZoomFactor인 경우
      // MilmapView는 기본적으로 마우스 휠을 당기면 화면확대가,
// 밀면 화면축소가 된다.
      // 이를 전환 후 해제하려면 MilmapView의 InverseMouseWheel을
// false로 설정하면 된다.
            nxMilmapView1.InverseMouseWheel = false;
}

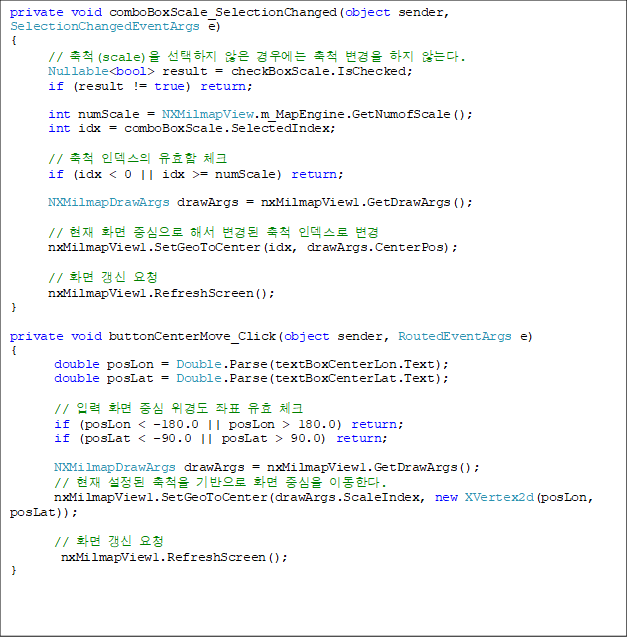

3.3.4     축척을 변경하고 특정 위경도 위치로 화면 중심을 변경하는 것을 구현하기 위해 (4), (7) 컨트롤을 Window 창에서 선택한 후 더블 클릭한다.

(3) 컨트롤인 checkBoxScale을 선택하고 (4) 컨트롤인 comboBoxScale을 변경하여 선택된 축척으로 화면을 도시하고, (5)~(6)TextBox 컨트롤에 위경도를 입력한 뒤 (7) 컨트롤인 buttonCenterMove를 클릭하면 해당 위치로 화면의 중심을 이동하려 한다. 이 때, 입력 위치에 해당 축척이 있는 경우에만 이동 가능하다. 코드는 아래와 같다.

private void comboBoxScale_SelectionChanged(object sender, SelectionChangedEventArgs e)
{
      // 축척(scale)을 선택하지 않은 경우에는 축척 변경을 하지 않는다.
      Nullable<bool> result = checkBoxScale.IsChecked;
      if (result != true) return;

      int numScale = NXMilmapView.m_MapEngine.GetNumofScale();
      int idx = comboBoxScale.SelectedIndex;

      // 축척 인덱스의 유효함 체크
      if (idx < 0 || idx >= numScale) return;

      NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();

      // 현재 화면 중심으로 해서 변경된 축척 인덱스로 변경
      nxMilmapView1.SetGeoToCenter(idx, drawArgs.CenterPos);

      // 화면 갱신 요청
      nxMilmapView1.RefreshScreen();
}

private void buttonCenterMove_Click(object sender, RoutedEventArgs e)
{
       double posLon = Double.Parse(textBoxCenterLon.Text);
       double posLat = Double.Parse(textBoxCenterLat.Text);

       // 입력 화면 중심 위경도 좌표 유효 체크
       if (posLon < -180.0 || posLon > 180.0) return;
       if (posLat < -90.0 || posLat > 90.0) return;

       NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();
       // 현재 설정된 축척을 기반으로 화면 중심을 이동한다.
       nxMilmapView1.SetGeoToCenter(drawArgs.ScaleIndex, new XVertex2d(posLon, posLat));

       // 화면 갱신 요청
        nxMilmapView1.RefreshScreen();
}

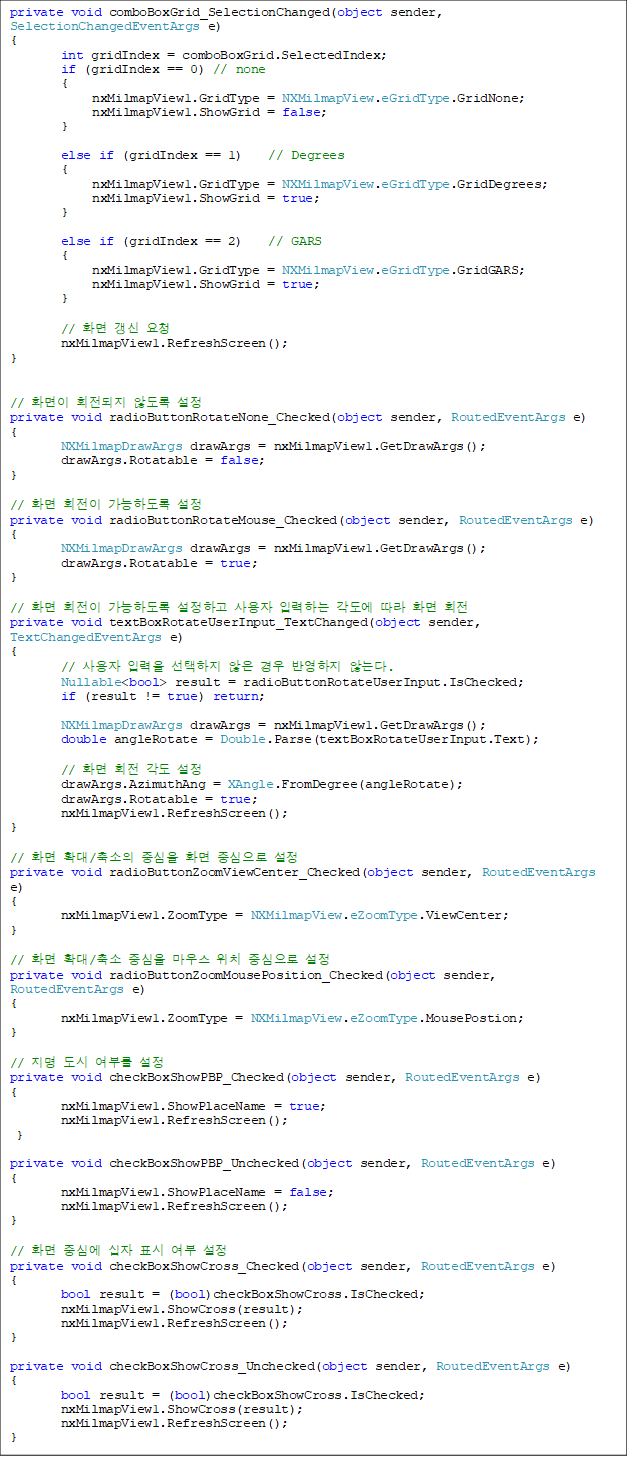

3.3.5     (8)~(16) 컨트롤을 Window 창에서 선택한 후 더블 클릭한다.

(8) 컨트롤인 comboBoxGrid를 이용하여 Grid의 도시 여부 설정 및 종류를 설정하고, (9)~(12) 컨트롤을 이용하여 화면 회전을 설정한다. (13)~(14) 컨트롤을 통해 화면 확대/축소 방법을 조정한다. (15) 컨트롤을 체크하여 화면에 지명도시를 하고, (16) 컨트롤을 선택하여 화면 십자 표시를 한다. 코드는 아래와 같다.

private void comboBoxGrid_SelectionChanged(object sender, SelectionChangedEventArgs e)
{
        int gridIndex = comboBoxGrid.SelectedIndex;
        if (gridIndex == 0) // none
        {
             nxMilmapView1.GridType = NXMilmapView.eGridType.GridNone;
             nxMilmapView1.ShowGrid = false;
        }

        else if (gridIndex == 1)    // Degrees
        {
             nxMilmapView1.GridType = NXMilmapView.eGridType.GridDegrees;
             nxMilmapView1.ShowGrid = true;
        }

        else if (gridIndex == 2)    // GARS
        {
             nxMilmapView1.GridType = NXMilmapView.eGridType.GridGARS;
             nxMilmapView1.ShowGrid = true;
        }

        // 화면 갱신 요청
        nxMilmapView1.RefreshScreen();
}


// 화면이 회전되지 않도록 설정
private void radioButtonRotateNone_Checked(object sender, RoutedEventArgs e)
{
        NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();
        drawArgs.Rotatable = false;
}

// 화면 회전이 가능하도록 설정
private void radioButtonRotateMouse_Checked(object sender, RoutedEventArgs e)
{
        NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();
        drawArgs.Rotatable = true;
}

// 화면 회전이 가능하도록 설정하고 사용자 입력하는 각도에 따라 화면 회전
private void textBoxRotateUserInput_TextChanged(object sender, TextChangedEventArgs e)
{
        // 사용자 입력을 선택하지 않은 경우 반영하지 않는다.
        Nullable<bool> result = radioButtonRotateUserInput.IsChecked;
        if (result != true) return;

        NXMilmapDrawArgs drawArgs = nxMilmapView1.GetDrawArgs();
        double angleRotate = Double.Parse(textBoxRotateUserInput.Text);

        // 화면 회전 각도 설정
        drawArgs.AzimuthAng = XAngle.FromDegree(angleRotate);
        drawArgs.Rotatable = true;
        nxMilmapView1.RefreshScreen();
}

// 화면 확대/축소의 중심을 화면 중심으로 설정
private void radioButtonZoomViewCenter_Checked(object sender, RoutedEventArgs e)
{
        nxMilmapView1.ZoomType = NXMilmapView.eZoomType.ViewCenter;
}

// 화면 확대/축소 중심을 마우스 위치 중심으로 설정
private void radioButtonZoomMousePosition_Checked(object sender, RoutedEventArgs e)
{
        nxMilmapView1.ZoomType = NXMilmapView.eZoomType.MousePostion;
}

// 지명 도시 여부를 설정
private void checkBoxShowPBP_Checked(object sender, RoutedEventArgs e)
{
        nxMilmapView1.ShowPlaceName = true;
        nxMilmapView1.RefreshScreen();
 }

private void checkBoxShowPBP_Unchecked(object sender, RoutedEventArgs e)
{
        nxMilmapView1.ShowPlaceName = false;
        nxMilmapView1.RefreshScreen();
}

// 화면 중심에 십자 표시 여부 설정
private void checkBoxShowCross_Checked(object sender, RoutedEventArgs e)
{
        bool result = (bool)checkBoxShowCross.IsChecked;
        nxMilmapView1.ShowCross(result);
        nxMilmapView1.RefreshScreen();
}

private void checkBoxShowCross_Unchecked(object sender, RoutedEventArgs e)
{
        bool result = (bool)checkBoxShowCross.IsChecked;
        nxMilmapView1.ShowCross(result);
        nxMilmapView1.RefreshScreen();
}

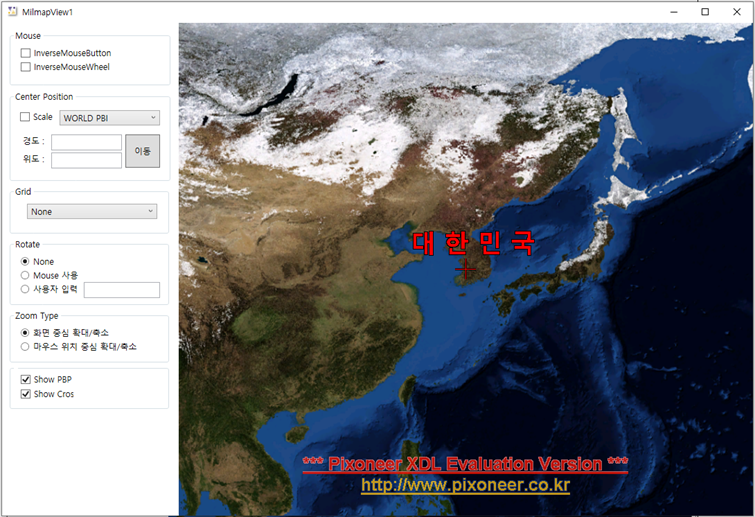

3.3.6     솔루션을 빌드하고 실행한다.
