1 사용하기

본 튜터리얼을 공부하기 전에 먼저 “XDL MapView 활용 첫번째”를 먼저 선행하시기 바랍니다.

1.1 NXMapView를 이용한 예제 프로그램 만들기

1.1.1 Visual Studio 2010을 실행한다.

1.1.2 메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.3 [새 프로젝트] 대화상자에서 왼쪽의 템플릿 창에서 “Visual C#”을 선택하고, 대화상자 중간의 목록에서 “Windows Forms 응용 프로그램”을 선택한다. 프로젝트의 이름을 입력하고 [새 프로젝트] 대화상자의 “확인” 버튼을 클릭한다.

1.1.4 [도구상자]의 [항목선택]을 선택한다.

[도구 상자] 창의 “일반”에서 마우스 오른쪽 버튼을 클릭하여 생성되는 팝업메뉴에서 “항목 선택” 메뉴를 선택한다.

메뉴를 선택하면 아래와 같이 [도구 상자 항목 선택] 대화상자가 나타나며, 대화상자 아래쪽에 있는 “찾아보기” 버튼을 클릭한다.

열기 대화상자에서 “C:\Pixoneer\XDL1.2\bin\NXMap.dll” 파일을 선택한 후 “열기”를 클릭하고, [도구 상자 항목 선택] 대화상자의 “확인” 버튼을 클릭한다.

.Net Framework 구성요소 탭에 다양한 레이어와 NXMapView가 설정된다. “확인”버튼을 클릭한다.

[도구상자] 에 다양한 MapLayer들과 NXMapView가 추가됨을 확인한다.

1.1.1 솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.2 [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 연속으로 “NXDL.dll”, “NXDLcc.dll”, “NXDLgr.dll”, “NXDLio.dll”, “NXDLrs.dll”을 선택한 후 “확인”버튼을 선택한다.

1.1.3 솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL, NXDLcc, NXDLgr, NXDLio, NXDLrs가 추가되었음을 확인한다.

1.2 Driver복사하기

Driver는 현재 데모 버전에서는 설치된 경로로부터 실행 경로 하부로 직접 복사하여 넣어야 한다. 차기 버전은 복사를 하지 않아도 실행될 수 있도록 구성된다.

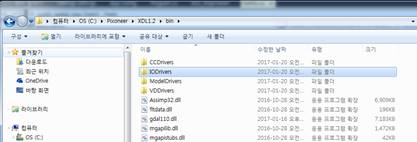

1.2.1 XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

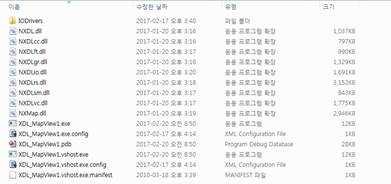

1.2.2 IODrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_MapView4\bin\Debug”폴더 하부에 복사하여 넣는다.

1.2.3 F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.

1.5 영상 열기 기능

1.5.1 디자인창에서 Toolbar의 [File]-[Open]을 더블 클릭하여 함수를 자동 생성한다.

$private void OpenToolStripMenuItem_Click(object sender, EventArgs e) { }$

1.5.2 View 구현시 필요한 XRasterIO객체를 선언한다.

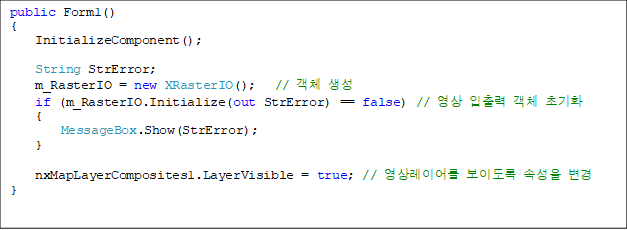

1.5.3 Form1생성자에서 XRasterIO의 객체 생성 및 NXMapLayerComposites에 대한 속성을 변경시킨다.

$public Form1() { InitializeComponent(); String StrError; m_RasterIO = new XRasterIO(); // 객체 생성 if (m_RasterIO.Initialize(out StrError) == false) // 영상 입출력 객체 초기화 { MessageBox.Show(StrError); } nxMapLayerComposites1.LayerVisible = true; // 영상레이어를 보이도록 속성을 변경 }$

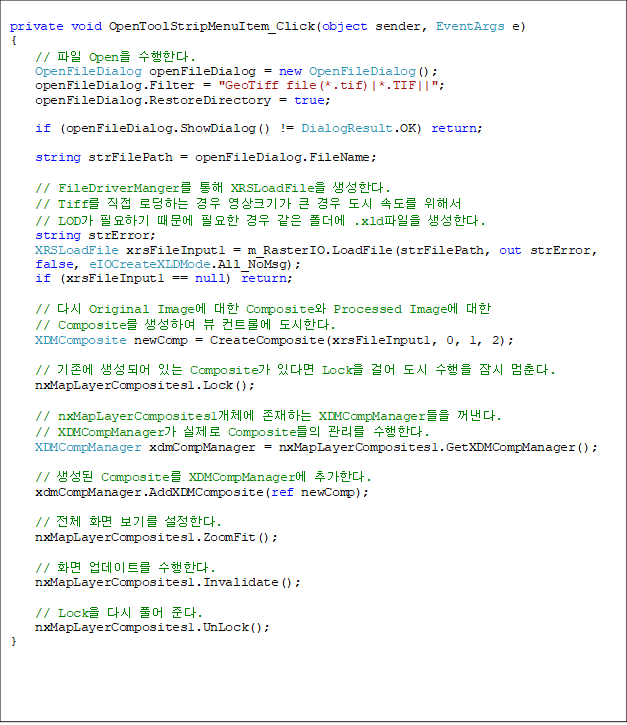

1.5.4 File열기 버튼을 눌렀을 때 생성될 Open 대화상자와 선택된 파일에 대한 XRSLoadFile객체를 생성한다.

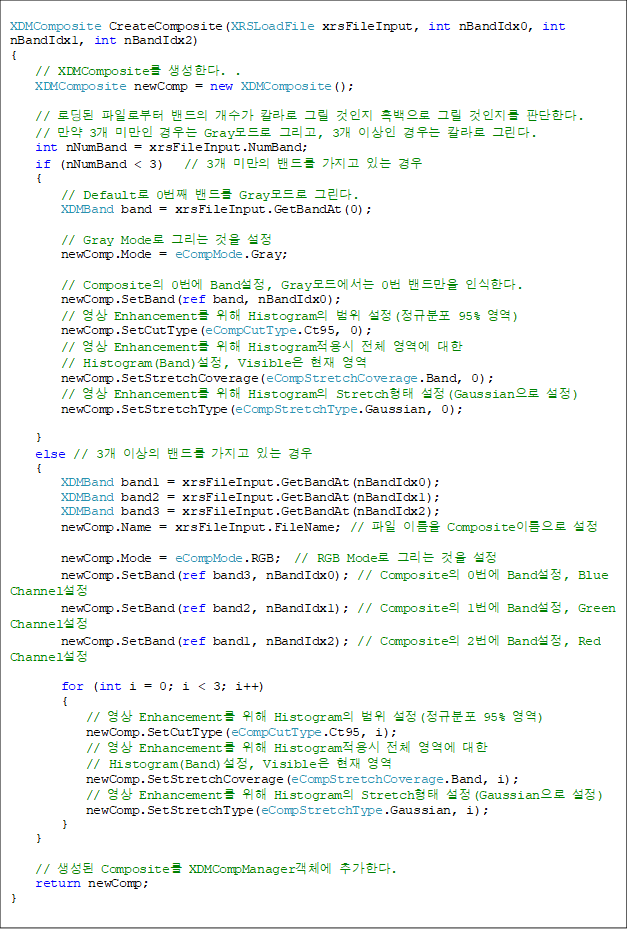

$private void OpenToolStripMenuItem_Click(object sender, EventArgs e) { // 파일 Open을 수행한다. OpenFileDialog openFileDialog = new OpenFileDialog(); openFileDialog.Filter = "GeoTiff file(*.tif)|*.TIF||"; openFileDialog.RestoreDirectory = true; if (openFileDialog.ShowDialog() != DialogResult.OK) return; string strFilePath = openFileDialog.FileName; // FileDriverManger를 통해 XRSLoadFile을 생성한다. // Tiff를 직접 로딩하는 경우 영상크기가 큰 경우 도시 속도를 위해서 // LOD가 필요하기 때문에 필요한 경우 같은 폴더에 .xld파일을 생성한다. string strError; XRSLoadFile xrsFileInput1 = m_RasterIO.LoadFile(strFilePath, out strError, false, eIOCreateXLDMode.All_NoMsg); if (xrsFileInput1 == null) return; // 다시 Original Image에 대한 Composite와 Processed Image에 대한 // Composite를 생성하여 뷰 컨트롤에 도시한다. XDMComposite newComp = CreateComposite(xrsFileInput1, 0, 1, 2); // 기존에 생성되어 있는 Composite가 있다면 Lock을 걸어 도시 수행을 잠시 멈춘다. nxMapLayerComposites1.Lock(); // nxMapLayerComposites1개체에 존재하는 XDMCompManager들을 꺼낸다. // XDMCompManager가 실제로 Composite들의 관리를 수행한다. XDMCompManager xdmCompManager = nxMapLayerComposites1.GetXDMCompManager(); // 생성된 Composite를 XDMCompManager에 추가한다. xdmCompManager.AddXDMComposite(ref newComp); // 전체 화면 보기를 설정한다. nxMapLayerComposites1.ZoomFit(); // 화면 업데이트를 수행한다. nxMapLayerComposites1.Invalidate(); // Lock을 다시 풀어 준다. nxMapLayerComposites1.UnLock(); }$

1 사용하기

본 튜터리얼을 공부하기 전에 먼저 “XDL MapView 활용 첫번째”를 먼저 선행하시기 바랍니다.

1.1 NXMapView를 이용한 예제 프로그램 만들기

1.1.1 Visual Studio 2010을 실행한다.

1.1.2 메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.4 [도구상자]의 [항목선택]을 선택한다.

1.1.1 솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.2 [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 연속으로 “NXDL.dll”, “NXDLcc.dll”, “NXDLgr.dll”, “NXDLio.dll”, “NXDLrs.dll”을 선택한 후 “확인”버튼을 선택한다.

1.1.3 솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL, NXDLcc, NXDLgr, NXDLio, NXDLrs가 추가되었음을 확인한다.

1.2 Driver복사하기

1.2.1 XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

1.2.2 IODrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_MapView4\bin\Debug”폴더 하부에 복사하여 넣는다.

1.2.3 F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.

1.3 메뉴 생성하기

1.3.1 [도구상자]의 MenuStrip을 선택하고 Form1의 상단부에 드래그하여 위치시킨다.

1.3.2 메뉴에 [File] – [Open]을 입력하여 생성한다.

1.4 NXMapView컨트롤 올리기

1.4.1 [도구상자]-[일반]에서 NXMapView를 드래그하여 Form1에 올려 놓는다. NXMapView컨트롤의 [부모컨테이너에서 도킹]버튼을 눌러 도킹시킨다

1.4.2 NXMapLayerComposites를 드래그 하여 NXMapView 컨트롤 위에 올려 놓는다.

1.4.3 [F5]키를 눌러 프로그램을 실행한다. 아래와 같이 NXMapView컨트롤이 존재하는 프로그램이 실행된다.

1.4.4 프로그램을 종료한다.

1.5 영상 열기 기능

1.5.1 디자인창에서 Toolbar의 [File]-[Open]을 더블 클릭하여 함수를 자동 생성한다.

1.5.2 View 구현시 필요한 XRasterIO객체를 선언한다.

1.5.3 Form1생성자에서 XRasterIO의 객체 생성 및 NXMapLayerComposites에 대한 속성을 변경시킨다.

1.5.4 File열기 버튼을 눌렀을 때 생성될 Open 대화상자와 선택된 파일에 대한 XRSLoadFile객체를 생성한다.

1.5.5 [F5]키를 눌러 프로그램을 실행한다. [File]-[Open]메뉴를 눌러 1.tif파일을 연다. 다시 [File]-[Open]메뉴를 눌러 2.tif파일을 연다.
