XDL Manual

XDL MapView 활용 다섯번째

(piXoneer XDL Tutorial)











NXMapView를 활용하여 세계지도와 같은 영상을 배경맵으로 도시하고

그 위에 Tif 영상을 Overlay하는 기능을 구현합니다.





2017. 01.

수정 2019. 02.





목차

XDL MapView 활용 다섯번째... 1

1    사용하기... 1

1.1    NXMapView를 이용한 예제 프로그램 만들기... 1

1.2    Driver복사하기... 1

1.3    Config파일 설정하기... 1

1.4    메뉴에 배경맵 Show/Hide기능 넣기... 1









1     사용하기

본 튜터리얼을 공부하기 전에 먼저 “XDL MapView 활용 네번째”를 먼저 선행하시기 바랍니다.



1.1    NXMapView를 이용한 예제 프로그램 만들기

1.1.1     Visual Studio 2010을 실행한다.

1.1.2     메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.3     [새 프로젝트] 대화상자에서 왼쪽의 템플릿 창에서 “Visual C#”을 선택하고, 대화상자 중간의 목록에서 “Windows Forms 응용 프로그램”을 선택한다. 프로젝트의 이름을 입력하고 [새 프로젝트] 대화상자의 “확인” 버튼을 클릭한다.

1.1.4     [도구상자]의 [항목선택]을 선택한다.

[도구 상자] 창의 “일반”에서 마우스 오른쪽 버튼을 클릭하여 생성되는 팝업메뉴에서 “항목 선택” 메뉴를 선택한다.



메뉴를 선택하면 아래와 같이 [도구 상자 항목 선택] 대화상자가 나타나며, 대화상자 아래쪽에 있는 “찾아보기” 버튼을 클릭한다.



열기 대화상자에서 “C:\Pixoneer\XDL1.2\bin\NXMap.dll” 파일을 선택한 후 “열기”를 클릭하고, [도구 상자 항목 선택] 대화상자의 “확인” 버튼을 클릭한다.



.Net Framework 구성요소 탭에 다양한 레이어와 NXMapView가 설정된다. “확인”버튼을 클릭한다.



 [도구상자] 에 다양한 MapLayer들과 NXMapView가 추가됨을 확인한다.



1.1.5     솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.6 [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 연속으로 “NXDL.dll”, “NXDLcc.dll”, “NXDLgr.dll”, “NXDLio.dll”, “NXDLrs.dll”을 선택한 후 “확인”버튼을 선택한다.



1.1.7 솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL, NXDLcc, NXDLgr, NXDLio, NXDLrs가 추가되었음을 확인한다.



1.2    Driver복사하기

Driver는 현재 데모 버전에서는 설치된 경로로부터 실행 경로 하부로 직접 복사하여 넣어야 한다. 차기 버전은 복사를 하지 않아도 실행될 수 있도록 구성된다.

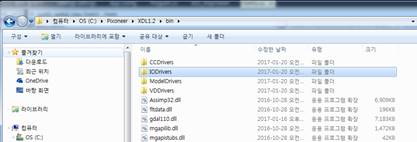

1.2.1     XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

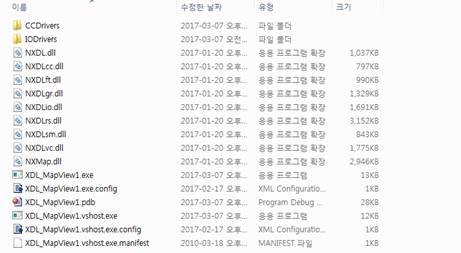

1.2.2     IODrivers와 CCDrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_MapView4\bin\Debug”폴더 하부에 복사하여 넣는다.

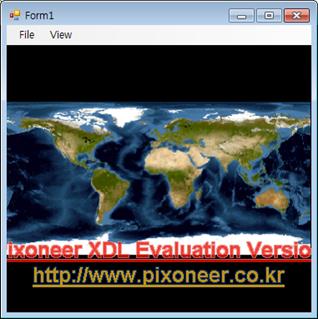

1.2.3     F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.



1.3    Config파일 설정하기

1.3.1     윈도우 탐색기를 실행하여 “C:\Pixoneer\XDL1.2\Config\XMapBase.xml”파일을 노트패드로 연다.

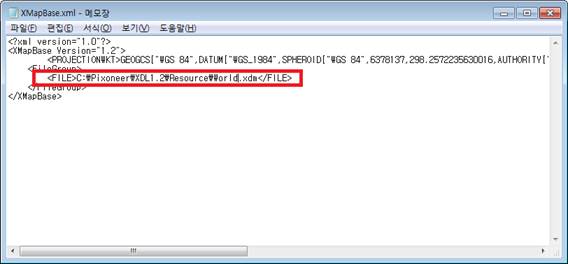

1.3.2     <FILE>경로를 아래와 같이 “C:\Pixoneer\XDL1.2\Resource\World.xdm”으로 변경한다.

1.4    메뉴에 배경맵 Show/Hide기능 넣기

1.4.1     디자인창에서 Toolbar의 [View]-[Show Background]와 [View]-[Hide Background]를 입력한다.



1.4.2     [View]-[Show Background]와 [View]-[Hide Background]를 더블클릭하여 자동함수를 생성한다.



private void showBackgroundToolStripMenuItem_Click(object sender, EventArgs e) { nxMapView1.BackgroundMapVisible = true; }

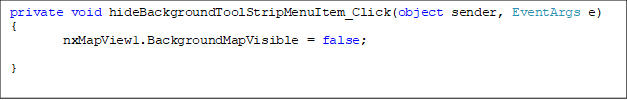

private void hideBackgroundToolStripMenuItem_Click(object sender, EventArgs e) { nxMapView1.BackgroundMapVisible = false; }

1.4.3     [F5]키를 눌러 프로그램을 실행시킨다.





1.4.4     [File]-[Open]을 통해 Korea_sub.tif파일을 연다.

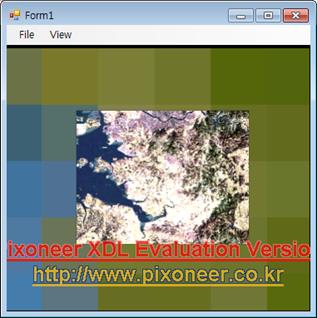

1.4.5     [View]-[Show Backgound], [View]-[Hide Background]툴바를 눌러 배경맵이 Show/Hide됨을 확인한다.
