XDL Manual

(piXoneer XDL Tutorial)

Pixoneer.NXDL.NSCENE의 다양한 scene 객체를 생성/편집 등을 알아보고, NXPlanetLayerSceneEditor와 NXPlanetLayerSceneDisplay 레이어를 이용하여

Planet 2D/3D 환경에서 scene 객체를 다루는 방법을 구현해 보도록 합니다

2017. 01.

수정 2019. 02.

XDL PlanetView 활용 세번째... 1

1 사용하기... 3

1.1 XDL 엔진... 3

2 NXPlanetView를 이용한 예제 프로그램 만들기... 3

2.1 기본 프로그램 작성... 3

2.2 프로그램 디자인... 5

2.3 기능 및 이벤트 추가... 8

1 사용하기

1.1 XDL 엔진

설치 프로그램으로 배포되는 XDL 엔진은 Visual Studio 2010 x86 Release 버전으로, Visual Studio 2010 이상의 버전에서 사용 가능하다.

아래의 설명은 Visual Studio 2010의 Debug를 기준으로 하겠다.

2 NXPlanetView를 이용한 예제 프로그램 만들기

l 본 예제 프로그램은 Pixoneer.NXDL.NSCENE의 Scene 객체 생성 및 편집 등을 알아보고 PlanetView에서의 scene 객체를 다루는 NXPlanetLayerSceneDisplay와 NXPlanetLayerSceneEditor를 살펴보도록 한다. PlanetView2D에 NXPlanetLayerSceneEditor를 추가하고, PlanetView3D에 NXPlanetLayerSceneDisplay를 추가한 뒤, PlanetView2D에서 Scene 객체를 추가하고 편집한 뒤 파일로 저장하고, 이를 PlanetView3D에 로딩하여 도시하는 기능을 구현하도록 한다.

l NXPlanetLayerSceneEditor는 PlanetView의 2D 모드에서만 사용 가능하다.

2.1 기본 프로그램 작성

2.1.1 Visual Studio 2010을 이용하여 예제 “XDL_PlanetView2”의 “기본 프로그램 작성” 방법을 참고로 기본 프로젝트를 생성한다.

프로젝트 이름은 “XDL_PlanetView3”로 한다.

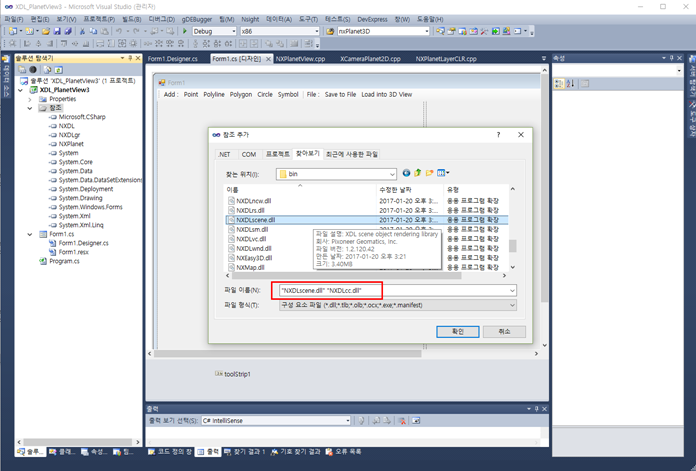

2.1.2 Pixoneer.NXDL.NCC와 Pixoneer.NXDL.NCENE을 이용하기 위해서 “NXDLcc.dll”, “NXDLscene.dll”을 프로젝트의 참조로 추가한다.

2.1.3 Scene 객체 추가/편집 등 scene 객체를 다루기 위해서 실행폴더에 CC Driver를 복사한다.

본 예제 프로그램은 XScene 객체의 좌표계 정보가 있는 XSpatialReference를 이용하기 때문에 이를 위해 CCDrivers 폴더를 실행폴더에 복사해 주어야 한다.

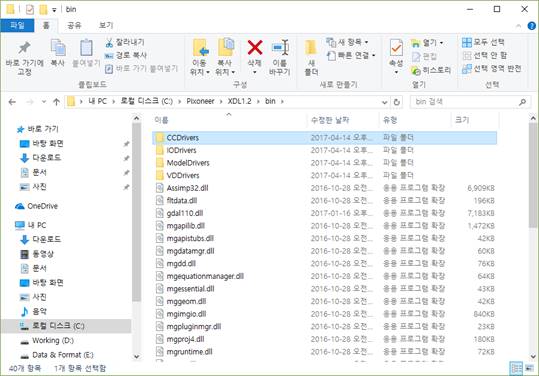

XDL 라이브러리가 설치된 경로(c:\Pixoneer\XDL1.2\bin)로 이동하여 “CCDrivers” 폴더를 복사하여 본 예제 프로그램의 실행 폴더(.\XDL_PlanetView3\bin\Debug\)에 복사하여 넣는다.

2.2 프로그램 디자인

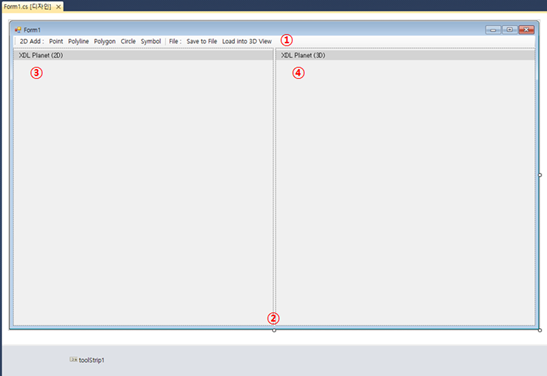

번호	Name	Control type
①	toolStrip1	ToolStrip
②	splitContainter1	SplitContainer
③	nxPlanetView2D	NXPlanetView
④	nxPlanetView3D	NXPlanetView

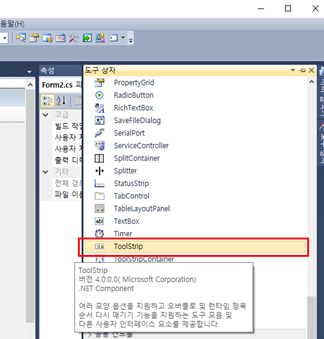

2.2.1 [도구 상자]의 “ToolStrip”를 선택하고 Form1에 끌어다가 놓는다.

Form1에 toolStrip1이 추가된다. toolStrip1의 버튼을 클릭하여 ToolStripButton을 추가하며 아이콘이 추가된다.

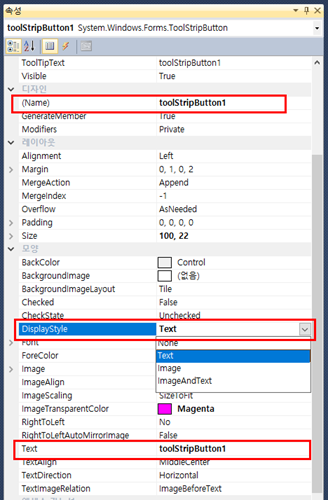

추가된 ToolStripButton을 선택한 후 [속성] 창에 DisplayType를 “Text”로 선택하고, Name, Text를 수정한다.

본 예제 프로그램의 ToolStrip 구성은 아래와 같다.

Name	Text	기능 설명
pointToolStripButton	Point	점 객체 추가
polylineToolStripButton	Polyline	폴리라인 객체 추가
polygonToolStripButton	Polygon	폴리곤 객체 추가
circleToolStripButton	Circle	원 객체 추가
symbolToolStripButton	Symbol	심볼 객체 추가
saveToFileToolStripButton	Save to File	추가된 객체를 파일로 저장
loadFileToolStripButton	Load into 3D View	파일을 읽어 객체를 Planet 3D 뷰에 도시

2.3 기능 및 이벤트 추가

2.3.1 Form1의 생성자에 NXPlanetSceneDisplay nxSceneLayerDisplay, NXPlanetSceneEditor nxSceneLayerEditor를 생성한다.

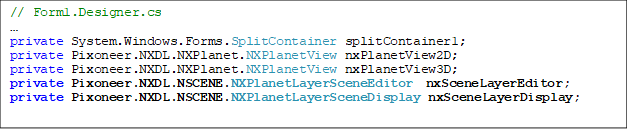

두 멤버변수는 Form1.Designer.cs에 추가하도록 하겠다. 코드는 아래와 같다.

// Form1.Designer.cs
…
private System.Windows.Forms.SplitContainer splitContainer1;
private Pixoneer.NXDL.NXPlanet.NXPlanetView nxPlanetView2D;
private Pixoneer.NXDL.NXPlanet.NXPlanetView nxPlanetView3D;
private Pixoneer.NXDL.NSCENE.NXPlanetLayerSceneEditor nxSceneLayerEditor;
private Pixoneer.NXDL.NSCENE.NXPlanetLayerSceneDisplay nxSceneLayerDisplay;

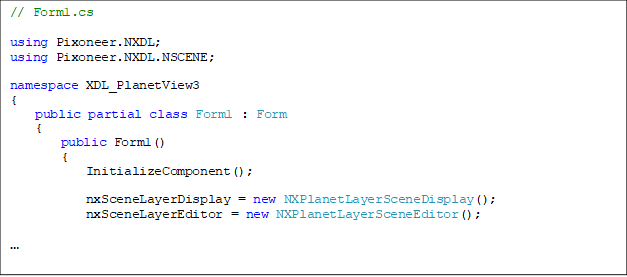

$// Form1.cs using Pixoneer.NXDL; using Pixoneer.NXDL.NSCENE; namespace XDL_PlanetView3 { public partial class Form1 : Form { public Form1() { InitializeComponent(); nxSceneLayerDisplay = new NXPlanetLayerSceneDisplay(); nxSceneLayerEditor = new NXPlanetLayerSceneEditor(); …$

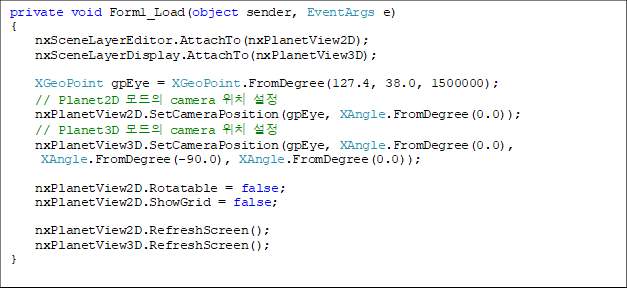

2.3.2 Form1의 Load 이벤트 함수에서 nxSceneLayerDisplay와 nxSceneLayerEditor를 nxPlanetView2D와 nxPlanetView3D에 각각 추가하고 카메라를 설정한다. 본 예제에서는 nxPlanetView2D의 Rotatable은 false로, ShowGrid도 false로 설정한다.

$private void Form1_Load(object sender, EventArgs e) { nxSceneLayerEditor.AttachTo(nxPlanetView2D); nxSceneLayerDisplay.AttachTo(nxPlanetView3D); XGeoPoint gpEye = XGeoPoint.FromDegree(127.4, 38.0, 1500000); // Planet2D 모드의 camera 위치 설정 nxPlanetView2D.SetCameraPosition(gpEye, XAngle.FromDegree(0.0)); // Planet3D 모드의 camera 위치 설정 nxPlanetView3D.SetCameraPosition(gpEye, XAngle.FromDegree(0.0), XAngle.FromDegree(-90.0), XAngle.FromDegree(0.0)); nxPlanetView2D.Rotatable = false; nxPlanetView2D.ShowGrid = false; nxPlanetView2D.RefreshScreen(); nxPlanetView3D.RefreshScreen(); }$

2.3.3 Form1의 Closed 이벤트(FormClosed) 함수를 생성하여 scene 객체 메모리 해지를 위해 코드를 추가한다.

$private void Form1_FormClosed(object sender, FormClosedEventArgs e) { Xfn.Close(); }$

2.3.4 Scene 객체를 추가하기 위한 ToolStripButton인 pointToolStripButton, polylineToolStripButton, polygonToolStripButton, circleToolStripButton, symbolToolStripButton을 선택한 뒤 각각 더블 클릭하여 Click 이벤트 함수를 추가한다.

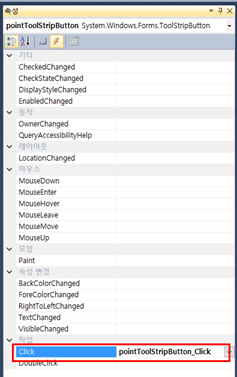

pointToolStripButton의 경우 아래 그림과 같이 pointToolStripButton_Click 함수가 추가된다.

2.3.5 Scene 객체 추가 이벤트 함수에 nxSceneLayerEditor에 새로운 scene 객체를 생성하도록 요청하는 코드를 구현한다.

NXPlanetLayerSceneEditor의 CreateNewOBJ를 통해 매개변수에 따른 scene 객체를 생성하여 추가 및 편집 과정을 진행한다. CreatNewOBJ에 입력값은 scene 객체의 클래스 이름이다. Point, polyline, polygon, circle, symbol의 객체 추가 코드는 아래와 같다.

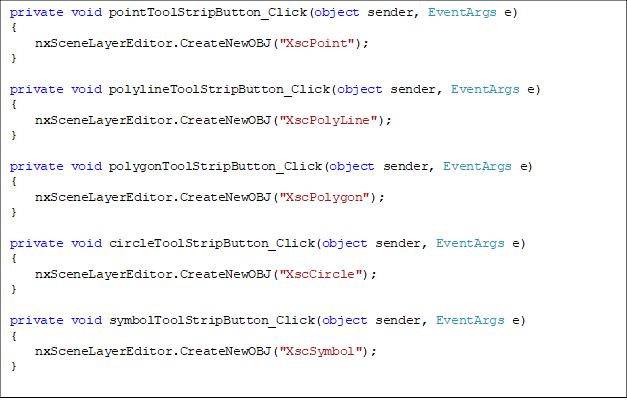

$private void pointToolStripButton_Click(object sender, EventArgs e) { nxSceneLayerEditor.CreateNewOBJ("XscPoint"); } private void polylineToolStripButton_Click(object sender, EventArgs e) { nxSceneLayerEditor.CreateNewOBJ("XscPolyLine"); } private void polygonToolStripButton_Click(object sender, EventArgs e) { nxSceneLayerEditor.CreateNewOBJ("XscPolygon"); } private void circleToolStripButton_Click(object sender, EventArgs e) { nxSceneLayerEditor.CreateNewOBJ("XscCircle"); } private void symbolToolStripButton_Click(object sender, EventArgs e) { nxSceneLayerEditor.CreateNewOBJ("XscSymbol"); }$

2.3.6 솔루션을 빌드하고 실행한다.

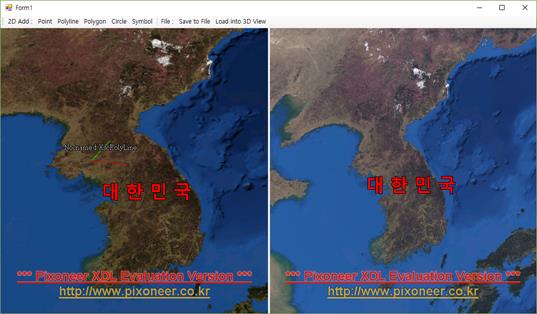

ToolStrip 중 “Polyline”을 선택한 후 프로그램의 2D PlanetView에서 마우스 왼쪽 버튼을 클릭하고 마우스를 움직이면 생성된 Polyline을 확인할 수 있으며 2점 이상이 되면 “No named XscPolyLine” 이라는 이름과 함께 도시되는 것을 볼 수 있다.

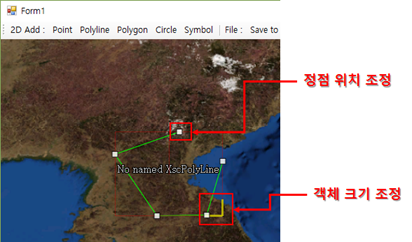

정점을 추가하는 것은 마우스 왼쪽 버튼을 클릭하면 되고, 생성 작업을 종료하려면 마우스 왼쪽 버튼을 더블 클릭하면 된다. 생성작업을 종료하면 아래와 같이 객체의 정점 위치 조정, 크기 조정을 할 수 있는 컨트롤들을 확인할 수 있다.

각 객체는 기본 도시 속성정보를 이용하여 생성된다. Symbol의 경우, 을 기본값으로 하여 생성된다.

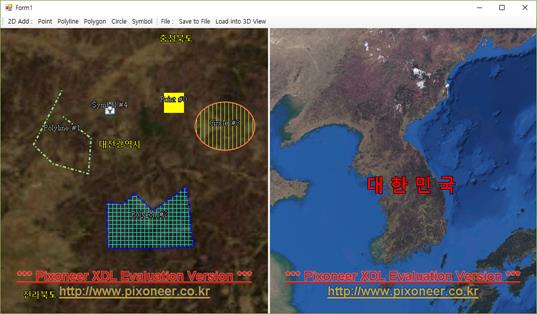

2.3.7 nxSceneLayerEditor에 OnObjectCreated 이벤트를 추가하여 XDL 엔진 내부에서 객체 생성 완료 시점에 각 객체에 대한 도시 속성을 변경해 본다.

nxSceneLayerEditor 생성자 다음에 아래와 같이 OnObjectCreated 이벤트를 추가한다.

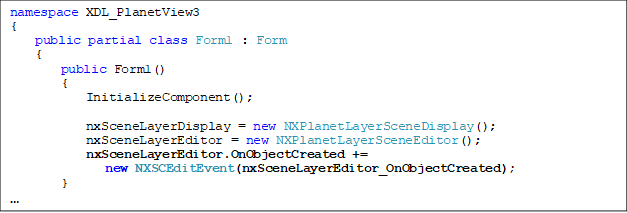

$namespace XDL_PlanetView3 { public partial class Form1 : Form { public Form1() { InitializeComponent(); nxSceneLayerDisplay = new NXPlanetLayerSceneDisplay(); nxSceneLayerEditor = new NXPlanetLayerSceneEditor(); nxSceneLayerEditor.OnObjectCreated += new NXSCEditEvent(nxSceneLayerEditor_OnObjectCreated); } …$

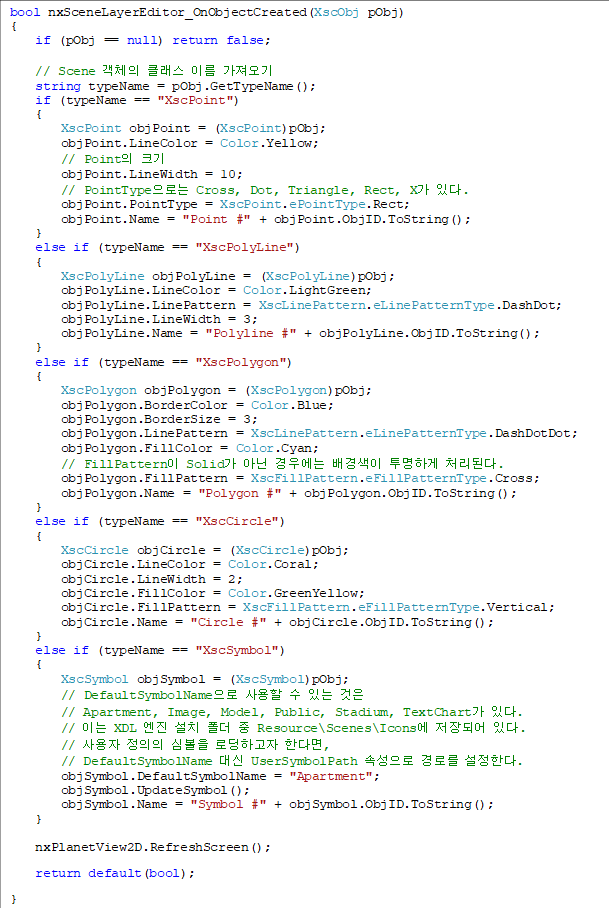

nxSceneLayerEditor_OnObjectCreated 함수에 아래와 같이 도시 속성 코드를 추가한다.

$bool nxSceneLayerEditor_OnObjectCreated(XscObj pObj) { if (pObj == null) return false; // Scene 객체의 클래스 이름 가져오기 string typeName = pObj.GetTypeName(); if (typeName == "XscPoint") { XscPoint objPoint = (XscPoint)pObj; objPoint.LineColor = Color.Yellow; // Point의 크기 objPoint.LineWidth = 10; // PointType으로는 Cross, Dot, Triangle, Rect, X가 있다. objPoint.PointType = XscPoint.ePointType.Rect; objPoint.Name = "Point #" + objPoint.ObjID.ToString(); } else if (typeName == "XscPolyLine") { XscPolyLine objPolyLine = (XscPolyLine)pObj; objPolyLine.LineColor = Color.LightGreen; objPolyLine.LinePattern = XscLinePattern.eLinePatternType.DashDot; objPolyLine.LineWidth = 3; objPolyLine.Name = "Polyline #" + objPolyLine.ObjID.ToString(); } else if (typeName == "XscPolygon") { XscPolygon objPolygon = (XscPolygon)pObj; objPolygon.BorderColor = Color.Blue; objPolygon.BorderSize = 3; objPolygon.LinePattern = XscLinePattern.eLinePatternType.DashDotDot; objPolygon.FillColor = Color.Cyan; // FillPattern이 Solid가 아닌 경우에는 배경색이 투명하게 처리된다. objPolygon.FillPattern = XscFillPattern.eFillPatternType.Cross; objPolygon.Name = "Polygon #" + objPolygon.ObjID.ToString(); } else if (typeName == "XscCircle") { XscCircle objCircle = (XscCircle)pObj; objCircle.LineColor = Color.Coral; objCircle.LineWidth = 2; objCircle.FillColor = Color.GreenYellow; objCircle.FillPattern = XscFillPattern.eFillPatternType.Vertical; objCircle.Name = "Circle #" + objCircle.ObjID.ToString(); } else if (typeName == "XscSymbol") { XscSymbol objSymbol = (XscSymbol)pObj; // DefaultSymbolName으로 사용할 수 있는 것은 // Apartment, Image, Model, Public, Stadium, TextChart가 있다. // 이는 XDL 엔진 설치 폴더 중 Resource\Scenes\Icons에 저장되어 있다. // 사용자 정의의 심볼을 로딩하고자 한다면, // DefaultSymbolName 대신 UserSymbolPath 속성으로 경로를 설정한다. objSymbol.DefaultSymbolName = "Apartment"; objSymbol.UpdateSymbol(); objSymbol.Name = "Symbol #" + objSymbol.ObjID.ToString(); } nxPlanetView2D.RefreshScreen(); return default(bool); }$

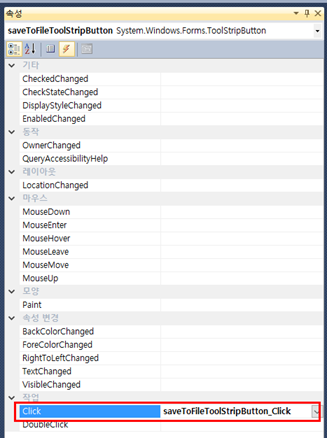

2.3.8 nxPlanetView2D에 생성한 scene 객체를 파일로 저장하기 위해 ToolStrip의 saveToFileToolStripButton을 더블 클릭하여 이벤트함수를 추가하고 코드를 구현한다.

마우스로 더블 클릭하면 “Click”에 대한 이벤트 함수가 자동 추가된다.

nxSceneEditor의 XScene 객체를 얻어 파일로 저장한다. XDL 엔진의 Scene 파일은 SML을 확장자로 하는 XML 파일이다. 코드는 아래와 같다.

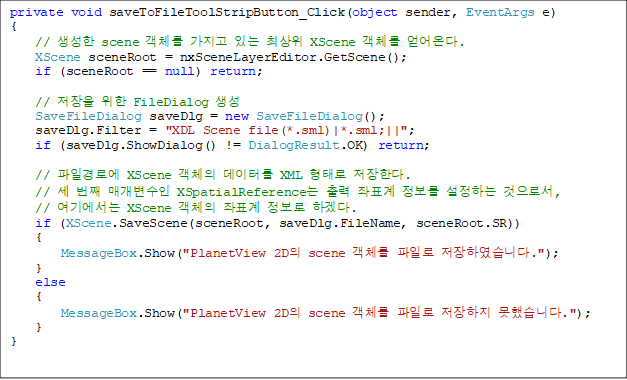

$private void saveToFileToolStripButton_Click(object sender, EventArgs e) { // 생성한 scene 객체를 가지고 있는 최상위 XScene 객체를 얻어온다. XScene sceneRoot = nxSceneLayerEditor.GetScene(); if (sceneRoot == null) return; // 저장을 위한 FileDialog 생성 SaveFileDialog saveDlg = new SaveFileDialog(); saveDlg.Filter = "XDL Scene file(*.sml)|*.sml;||"; if (saveDlg.ShowDialog() != DialogResult.OK) return; // 파일경로에 XScene 객체의 데이터를 XML 형태로 저장한다. // 세 번째 매개변수인 XSpatialReference는 출력 좌표계 정보를 설정하는 것으로서, // 여기에서는 XScene 객체의 좌표계 정보로 하겠다. if (XScene.SaveScene(sceneRoot, saveDlg.FileName, sceneRoot.SR)) { MessageBox.Show("PlanetView 2D의 scene 객체를 파일로 저장하였습니다."); } else { MessageBox.Show("PlanetView 2D의 scene 객체를 파일로 저장하지 못했습니다."); } }$

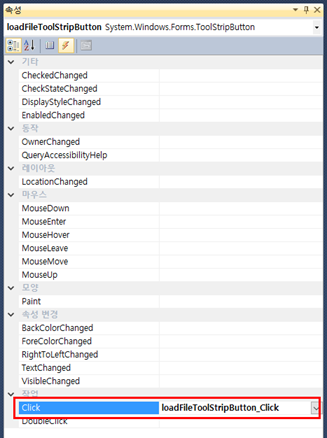

2.3.9 Scene 파일인 SML 파일을 선택하여 Planet 3D 환경에 도시하도록 한다. 이를 위한 loadFileToolStripButton을 더블 클릭하여 Click 이벤트함수를 추가하고 파일을 로딩하는 코드를 추가한다.

마우스로 더블 클릭하면 “Click”에 대한 이벤트 함수가 자동 추가된다.

SML 파일을 NXPlayetLayerSceneDispaly의 Open 함수를 이용하여 로딩하면 NXPlanetLayerSceneDisplay의 scene 데이터가 파일의 내용으로 갱신된다. 본 예제에서는 NXPlanetLayerSceneDisplay 변수인 nxSceneLayerDisplay의 Open 함수를 통해 SML 파일을 로딩한 후 XScene 객체를 얻어서 도시 순서를 설정한다.

XScene에 추가된 scene 객체를 추가된 순서대로 도시하고자 하면, XScene 객체를 얻어 DisplayOrder를 OrderByAddSequence로 수정한다. XScene의 DisplayOrder 기본값은 OrderNone으로, OrderNone, OrderByAddSequence, OrderByUserSequence가 있다.

코드는 아래와 같다.

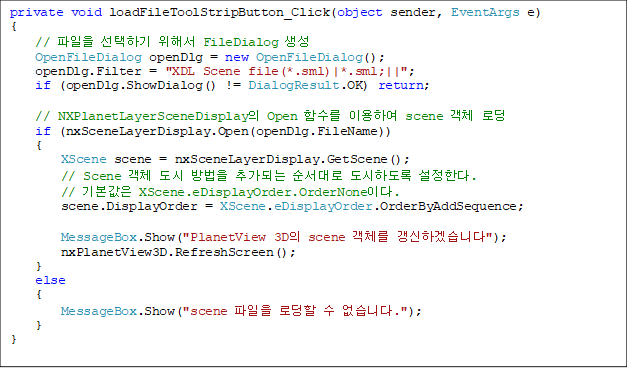

$private void loadFileToolStripButton_Click(object sender, EventArgs e) { // 파일을 선택하기 위해서 FileDialog 생성 OpenFileDialog openDlg = new OpenFileDialog(); openDlg.Filter = "XDL Scene file(*.sml)|*.sml;||"; if (openDlg.ShowDialog() != DialogResult.OK) return; // NXPlanetLayerSceneDisplay의 Open 함수를 이용하여 scene 객체 로딩 if (nxSceneLayerDisplay.Open(openDlg.FileName)) { XScene scene = nxSceneLayerDisplay.GetScene(); // Scene 객체 도시 방법을 추가되는 순서대로 도시하도록 설정한다. // 기본값은 XScene.eDisplayOrder.OrderNone이다. scene.DisplayOrder = XScene.eDisplayOrder.OrderByAddSequence; MessageBox.Show("PlanetView 3D의 scene 객체를 갱신하겠습니다"); nxPlanetView3D.RefreshScreen(); } else { MessageBox.Show("scene 파일을 로딩할 수 없습니다."); } }$

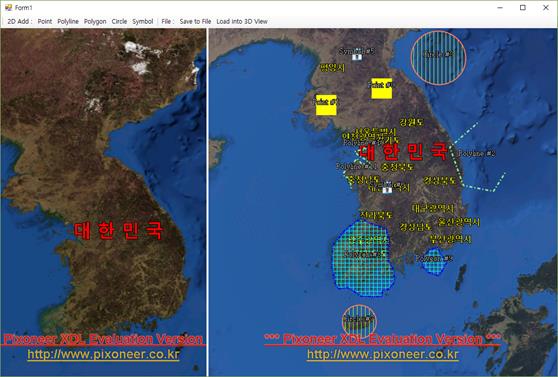

2.3.10 솔루션을 빌드하고 실행한다.

샘플 프로젝트와 함께 배포된 파일인 test.sml 파일을 로딩해 본다.
