1 사용하기

1.1 NXVideoView를 이용한 예제 프로그램 만들기

1.1.1 Visual Studio 2010을 실행한다.

1.1.2 메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.3 [새 프로젝트] 대화상자에서 왼쪽의 템플릿 창에서 “Visual C#”을 선택하고, 대화상자 중간의 목록에서 “Windows Forms 응용 프로그램”을 선택한다. 프로젝트의 이름(XDL_VideoView1)을 입력하고 [새 프로젝트] 대화상자의 “확인” 버튼을 클릭한다.

1.1.4 [도구상자]의 [항목선택]을 선택한다.

[도구 상자] 창의 “일반”에서 마우스 오른쪽 버튼을 클릭하여 생성되는 팝업메뉴에서 “항목 선택” 메뉴를 선택한다.

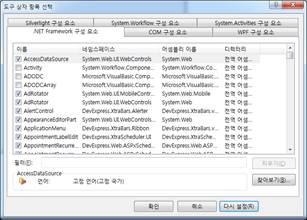

메뉴를 선택하면 아래와 같이 [도구 상자 항목 선택] 대화상자가 나타나며, 대화상자 아래쪽에 있는 “찾아보기” 버튼을 클릭한다.

열기 대화상자에서 “C:\Pixoneer\XDL1.2\bin\NXVideo.dll” 파일을 선택한 후 “열기”를 클릭하고, [도구 상자 항목 선택] 대화상자의 “확인” 버튼을 클릭한다.

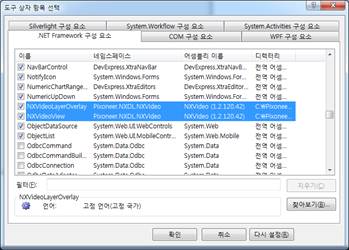

.Net Framework 구성요소 탭에 다양한 레이어와 NXVideoView가 설정된다. “확인”버튼을 클릭한다.

[도구상자] 에 NXVideoLaterOverlay와 NXVideoView가 추가됨을 확인한다.

1.1.5 솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.6 [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 “NXDL.dll”, “NXVideo.dll”을 선택한 후 “확인”버튼을 선택한다.

1.1.7 솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL이 추가되었음을 확인한다.

1.2 Driver복사하기

Driver는 현재 데모 버전에서는 설치된 경로로부터 실행 경로 하부로 직접 복사하여 넣어야 한다. 차기 버전은 복사를 하지 않아도 실행될 수 있도록 구성된다.

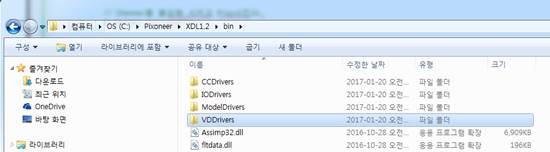

1.2.1 XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

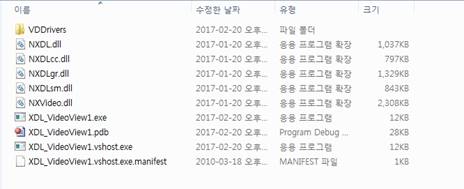

1.2.2 VDDrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_VideoView1\bin\Debug”폴더 하부에 복사하여 넣는다.

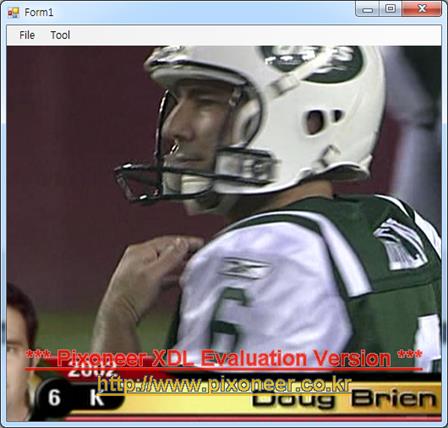

1.2.3 F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.

1.5 동영상 열기 기능

1.5.1 디자인창에서 Toolbar의 [File]-[Open]을 더블 클릭하여 함수를 자동 생성한다.

$private void openToolStripMenuItem_Click(object sender, EventArgs e) { }$

1.5.2 NXVideo객체들을 사용하기 위해서 다음과 같이 NXVideo 네임스페이스를 추가한다.

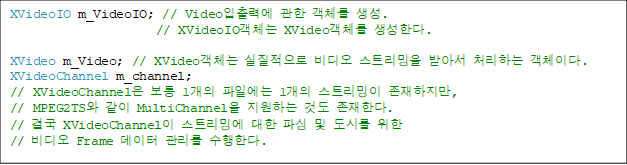

1.5.3 NXVideoView구현시 필요한 XVideoIO, XVideo, XVideoChannel객체를 선언한다.

XVideoIO m_VideoIO; // Video입출력에 관한 객체를 생성.
// XVideoIO객체는 XVideo객체를 생성한다.

XVideo m_Video; // XVideo객체는 실질적으로 비디오 스트리밍을 받아서 처리하는 객체이다.
XVideoChannel m_channel;
// XVideoChannel은 보통 1개의 파일에는 1개의 스트리밍이 존재하지만,
// MPEG2TS와 같이 MultiChannel을 지원하는 것도 존재한다.
// 결국 XVideoChannel이 스트리밍에 대한 파싱 및 도시를 위한
// 비디오 Frame 데이터 관리를 수행한다.

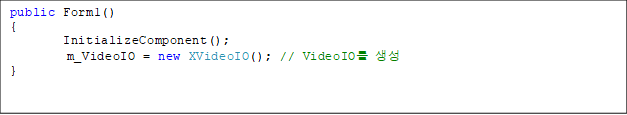

1.5.4 Form1생성자에서 XVideoIO의 객체 생성을 수행한다.

$public Form1() { InitializeComponent(); m_VideoIO = new XVideoIO(); // VideoIO를 생성 }$

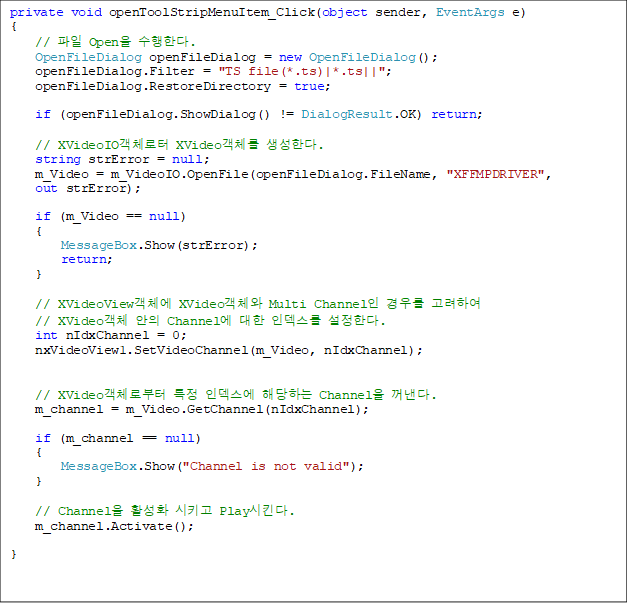

1.5.5 File열기 버튼을 눌렀을 때 생성될 Open 대화상자와 선택된 파일에 대한 XVideo객체를 생성한다. 또한, XVideo객체에 실제 스트리밍을 담당하는 XVideoChannel객체를 활성화(Activate) 시켜 Frame을 내부적으로 생성하도록 지시한다.

$private void openToolStripMenuItem_Click(object sender, EventArgs e) { // 파일 Open을 수행한다. OpenFileDialog openFileDialog = new OpenFileDialog(); openFileDialog.Filter = "TS file(*.ts)|*.ts||"; openFileDialog.RestoreDirectory = true; if (openFileDialog.ShowDialog() != DialogResult.OK) return; // XVideoIO객체로터 XVideo객체를 생성한다. string strError = null; m_Video = m_VideoIO.OpenFile(openFileDialog.FileName, "XFFMPDRIVER", out strError); if (m_Video == null) { MessageBox.Show(strError); return; } // XVideoView객체에 XVideo객체와 Multi Channel인 경우를 고려하여 // XVideo객체 안의 Channel에 대한 인덱스를 설정한다. int nIdxChannel = 0; nxVideoView1.SetVideoChannel(m_Video, nIdxChannel); // XVideo객체로부터 특정 인덱스에 해당하는 Channel을 꺼낸다. m_channel = m_Video.GetChannel(nIdxChannel); if (m_channel == null) { MessageBox.Show("Channel is not valid"); } // Channel을 활성화 시키고 Play시킨다. m_channel.Activate(); }$

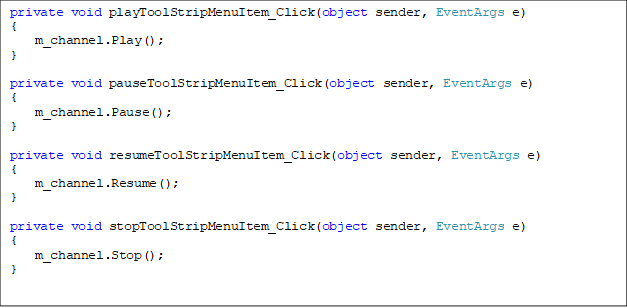

1.5.6 메뉴에서 Play, Pause, Resume, Stop버튼을 통해 자동으로 함수를 생성한다.

$private void playToolStripMenuItem_Click(object sender, EventArgs e) { m_channel.Play(); } private void pauseToolStripMenuItem_Click(object sender, EventArgs e) { m_channel.Pause(); } private void resumeToolStripMenuItem_Click(object sender, EventArgs e) { m_channel.Resume(); } private void stopToolStripMenuItem_Click(object sender, EventArgs e) { m_channel.Stop(); }$

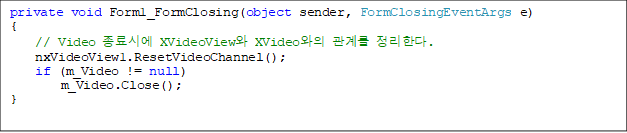

1.5.7 종료시에 XVideo객체와 XVideoView와 관계를 끊기 위해서 Form1의 속성에서 Form의 Close를 위한 함수를 자동 생성한다.

$private void Form1_FormClosing(object sender, FormClosingEventArgs e) { // Video 종료시에 XVideoView와 XVideo와의 관계를 정리한다. nxVideoView1.ResetVideoChannel(); if (m_Video != null) m_Video.Close(); }$

1 사용하기

1.1 NXVideoView를 이용한 예제 프로그램 만들기

1.1.1 Visual Studio 2010을 실행한다.

1.1.2 메뉴 [파일]-[새로 만들기]-[프로젝트]를 선택한다.

1.1.4 [도구상자]의 [항목선택]을 선택한다.

1.1.5 솔루션 탐색기의 프로젝트 하부의 [참조]의 오른쪽 마우스 클릭을 통해 [참조추가]를 선택한다.

1.1.6 [찾아보기]탭으로 이동한 후 “C:\Pixoneer\XDL1.2\bin\”경로로 이동한다. Ctrl키를 누른 채 “NXDL.dll”, “NXVideo.dll”을 선택한 후 “확인”버튼을 선택한다.

1.1.7 솔루션 탐색기의 프로젝트 하부의 [참조]항에 NXDL이 추가되었음을 확인한다.

1.2 Driver복사하기

1.2.1 XDL 라이브러리가 설치된 경로(C:\Pixoneer\XDL1.2\bin)로 이동한다.

1.2.2 VDDrivers폴더를 통째로 복사하여 현재 프로젝트의 “…..\XDL_VideoView1\bin\Debug”폴더 하부에 복사하여 넣는다.

1.2.3 F5키를 눌러 프로그램을 실행하면 다음과 같이 구성된다.

1.3 메뉴 생성하기

1.3.1 [도구상자]의 MenuStrip을 선택하고 Form1의 상단부에 드래그하여 위치시킨다.

1.3.2 메뉴에 [File] – [Open]을 입력하여 생성한다.

1.3.3 메뉴에 [Tool] – [Play], [Pause], [Stop], [Resume]을 입력하여 생성한다.

1.4 NXVideoView컨트롤 올리기

1.4.1 [도구상자]-[일반]에서 NXVideoView를 드래그하여 Form1에 올려 놓는다. NXVideoView컨트롤의 [부모컨테이너에서 도킹]버튼을 눌러 도킹시킨다

1.4.2 [F5]키를 눌러 프로그램을 실행한다. 아래와 같이 NXVideoView컨트롤이 존재하는 프로그램이 실행된다.

1.4.3 프로그램을 종료한다.
